eFPGASIM

シミュレーションシステム

最新の電子システム向けのFPGAベースで実用的なリアルタイムシミュレーション

パワーエレクトロニクスのリアルタイムシミュレーションは、HILシミュレーション最大の課題です。
1.PWM周波数をキャプチャするためのI / O機能
2.クローズドループシミュレーションの全体的な遅れ要素(レイテンシ)
3.複雑なパワーエレクトロニクス回路図のすべてのステージでの結合スイッチと障害注入

これらの数学的解決は、常に進化する業界の複雑な問題のほんの一部です。
20年にわたるリアルタイムシミュレーションの研究開発と、パワーエレクトロニクスの実地体験を経て、OPAL-RTは業界で最も強力なFPGAベースのリアルタイムソリューションであるeFPGASIMを提供します。
eFPGASIMは、忠実度の高いデジタルシミュレーターの性能と非常に低い通信遅延を組み合わせて、パワーエレクトロニクスエンジニアに制御および保護システムの開発とテストのための最先端のHILプラットフォームを提供します。


資料のダウンロードにはNEATアカウントが必要です。
アカウントこちらのリンクからご取得ください。


eFPGASIMエコシステムテストを超える

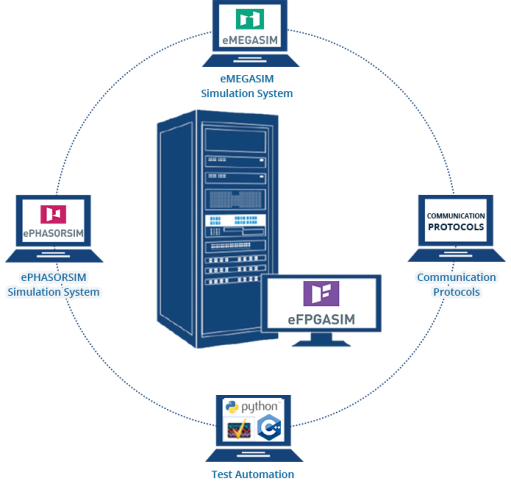

eFPGASIMシステムにより、エンジニアは以下の製品との統合により、テストをさらに進めることができます。
  • eMEGASIMは、パワーエレクトロニクスデバイスを、マイクログリッドから非常に大きなパワーグリッドに接続できるようにします。
  • ePHASORSIMは、再生可能エネルギーと過負荷になっている伝送ネットワークの統合、サイバーセキュリティの懸念、および送電網の運用、監視、制御と保護等の複雑な問題に対応します。
  • Modbus, IEC 61850, DNP3, cAN, ARINC-429, MIl-STD-1553 等の通信プロトコル対応
  • 詳細なAPIドキュメントで、Python, TestStand, labVIEw, C++ 、Java等のアプリケーションと対話できます

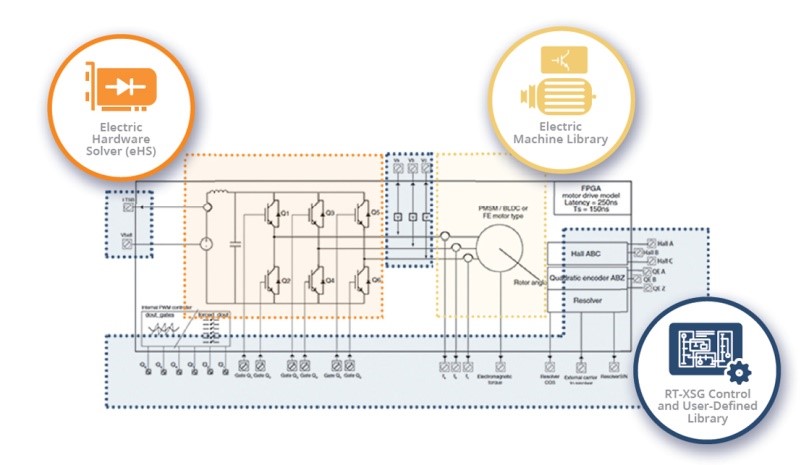

eFPGASIM Power Electronics Toolbox

eHSは、選択したシミュレーションツールを使用して作成されたリアルタイムモデルを、かつてない速度と精度でインポートできる便利なユーザーインターフェイスを提供。
Electric Machine Libraryは、コントローラーの設計とテストに理想的なプラットフォーム。さまざまな種類の電気機械の詳細な数学モデルを用意。
RT-XSGは、カスタムFPGAコンフィギュレーションの編集、およびシミュレーションモデルとeFPGASIMで実行されるユーザー定義コード間の高帯域幅データ転送に使用。


グラフィカルな回路エディタでFPGAモデルを編集可能なeHSソルバー


FPGA上で実行される回路プログラムを、親しみやすい回路図ベースで編集することができます

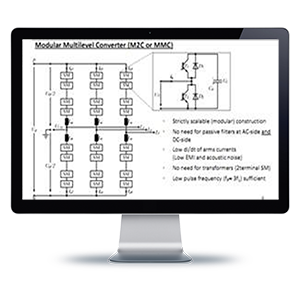

FPGA MMC(Modular Multilevel Converter)モデル

OPAL-RTによって開発されたMMC FPGAブロックセットは、高い忠実度と効率でさまざまなサブモジュールトポロジのMMCをシミュレートします。

このモデルは、eMEGASIM、HYPERSIM、eHSでシミュレートされた複雑な電気回路にシームレスに統合できます。
他のeFPGASIMのブロックセットと同様に、MATLAB /SimulinkRから直接アクセスできます。
ユーザーは、RT-XSGファンクションブロックを介してモデルをさらに編集し、独自のFPGAファームウェアを作成して、特別なI / Oインターフェイスを統合したり、ループ内の制御アルゴリズムをカスタマイズしたりできます。


FPGA MMC(Modular Multilevel Converter)モデル

このビデオで、非常に短い通信遅延で高忠実度のeFPGASIMデジタルシミュレーターの制御、および保護システムのパフォーマンスを組み合わせたテストをご覧ください。

パワーエレクトロニクスエンジニアに、マイクロ秒のタイムステップでサブドライブ付きの電気ドライブの開発のための最先端のHILプラットフォームを提供します。




資料のダウンロードにはNEATアカウントが必要です。
アカウントこちらのリンクからご取得ください。


仕様

シミュレーションタイプ: EMT ドメイン
時間ステップ 200 ns ~ 2 μs
モデリング環境 Simulink, Simscape Power System, PLECS, PSIM and NI Multisim
FPGA毎の能力 288 states/ 128 switches*
機能 Unlimited
1コアあたりの能力 - 自動スクリプト
- FPGA コンパイル不要
- 200 kHz PWM I/O
- モータライブラリの充実
※ 選択したeHSシリーズに応じて変わります。詳細については、eHS Webページにアクセスしてください。


適用分野

プロジェクトのライフサイクルに沿った複数のテストおよび開発方法

事例


資料のダウンロードにはNEATアカウントが必要です。
アカウントこちらのリンクからご取得ください。
