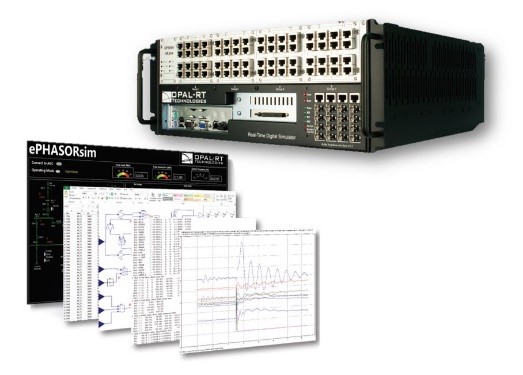

ePHASORSIM

シミュレーションシステム

Large-Scale Electromechanical Power System Real-Time Simulation

大規模な電気機械パワーシステムリアルタイムシミュレーション

電力グリッドは、再生可能エネルギー、指数関数的に成長しているネットワークの過密、および高度に絡み合ったネットワークと新しいHVDC相互接続によって、限界を超えてますます拡大しています。
これらのグリッドの複雑な運用と制御/保護の要求が劇的に増加します。
ePHASORSIMは、強力な位相ドメインソルバーで、大規模な混合T&Dネットワークのリアルタイムシミュレーションに優れており、過渡安定現象の研究、EMS / SCADAシステムの統合テストに役立ちます。
実際の電力網を模したHIL((W Hardware-in-the-Loop )を伴うAMPAC(Wide Area Protection and Control Schemes)や列車システムにも有効です。

以下の資料の送付を依頼する
- EPHASORSIM ONE PAGER
- EPHASORSIM USERS

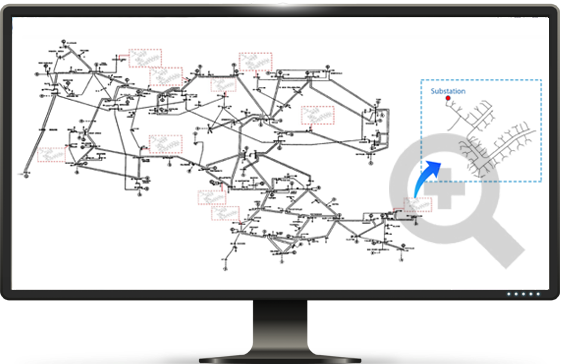

100,000ノードのT&Dシステムのリアルタイムシミュレーション

この事例では、IEEE欧州低電圧テストフィーダの40個のインスタンスがIEEE 118バス伝送システムに接続され、108,000以上のノードを持つ新しいテストケースを生成します。

このような大規模なT&D送電網のリアルタイムシミュレーションでも、わずか9つの処理コアで並列計算が可能です。



ETAPにHIL機能を持たせる

OPAL-RTは、HIL(Hardware-in-the-Loop)およびリアルタイム過渡安定性の検証に、ETAPとePHASORSIMの両方をリンクするend-to-endワークフローを提供します。
  • 保護、監視、および制御のためにグリッドに新しいデバイスをインストールして認証し、リスクとコストのかかる試運転時間を削減します
  • 実装前の送電、配電、および発電グリッドの信頼性とセキュリティの検証
  • リアルタイムでの大規模HILシナリオのシミュレーション


ePHASORSIMは、以下のパワーラボと研究に向いています

  • 100,000+αノードの範囲のシステムのリアルタイム過渡安定性シミュレーション
  • 広域制御/保護/状態推定アルゴリズム
  • AGCや負荷制限などのEMSツールとアルゴリズム
  • PMUストリームとPDCアプリケーション
  • 膨大な数の再生可能エネルギーを伴うシステム検証
  • 電圧レギュレータなどのローカルコントローラーの設計とテスト
  • 高度な計測および情報ネットワーク
  • 配電網の負荷プロファイルの影響


注目の機能

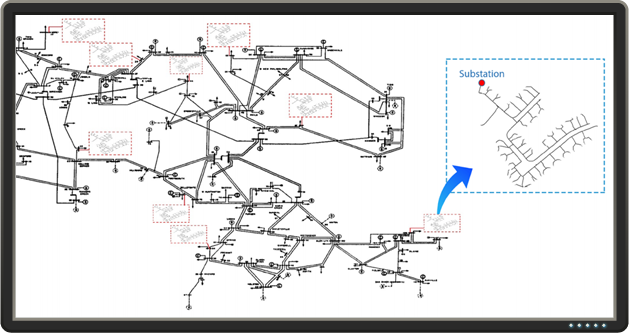

100,000+αの混在 T&Dシステム

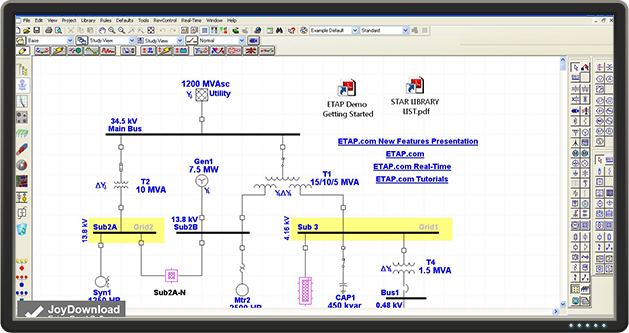

さまざまなソースからネットワーク全体をインポート

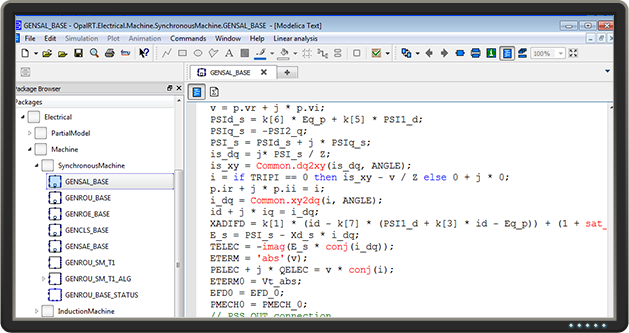

ユーザー定義のモデルインポート

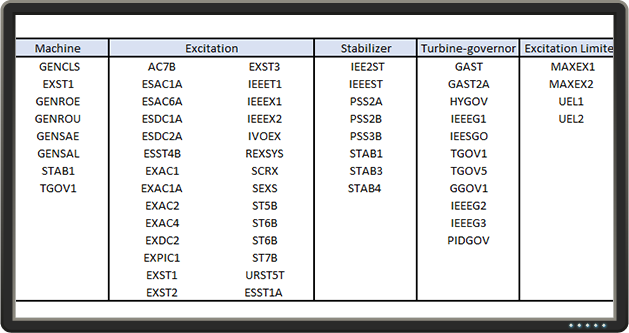

IEEE機械制御ライブラリ

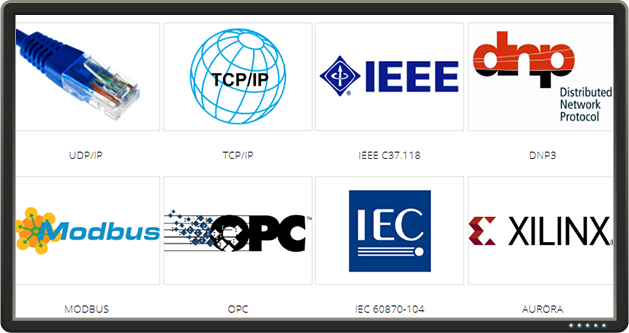

広範囲にサポートされている通信プロトコル

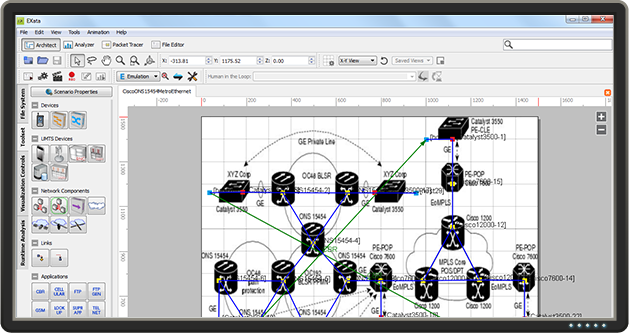

通信ネットワークエミュレーションツールボックス


仕様

シミュレーションタイプ: 位相ドメイン
時間ステップ 1ms - 10 ms
モデリング環境 Simulink, Excel, ETAP, PSSRE, CYME, PowerFactory, Open Modelica, Dymola
最大リアルタイム領域 108,000 1-phase nodes
最大オフライン流域 Unlimited
1コアあたりの能力 10,000 nodesを 10 ms


ePHASORSIM アプリケーション

広域監視、保護および制御
ePHASORSIMは、WAMPAC(Wide Area Monitoring, Protection and Control)アプリケーション用の新しい制御および測定アルゴリズムを開発するためのツールとして機能。
サイバーセキュリティ
ePHASORSIMは、制御のもとで起きる、実際のサイバー攻撃と通信システム障害を、エミュレートするための強力で効率的なテストツールとして採用。
操作トレーニング
ePHASORSIMは、バランスのとれた正のシーケンスネットワークモデル、またはアンバランスのフェーズごとのネットワークモデルのいずれかを使用して、伝送および/または分配システムのオペレータートレーニングに使用。


事例
