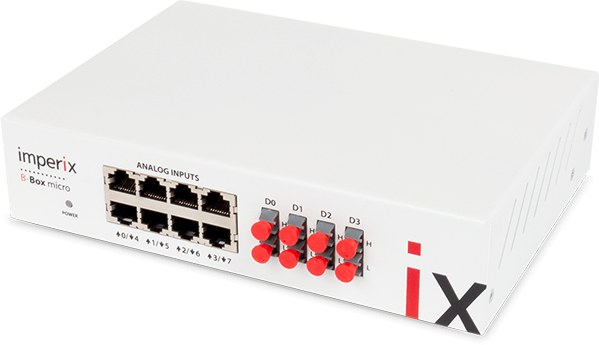

B-Box Micro

教育アプリケーション向けにカスタマイズされたコントローラ

B-Box Micro は、B-Box RCP のバリエーションの内のひとつです。
多種・多チャンネル I/O 機能を必要としない、従来のパワー エレクトロニクス アプリケーション向けに調整されています。
そのため、B-Box Micro は、研究室での研究や教育アプリケーションでの使用に最適です。

B-Box Micro と B-Box RCP は同じ I/O インターフェースを共有しています。
そのため、B-BOXは、Imperix パワー モジュールと直接プラグ アンド プレイで接続できます。
さらに、B-BOXは、使いやすい Simulink/PLECS ブロックセットでのプログラミングに対応しており、専用のCockpit モニタリング ソフトウェアを使用して監視・操作することもできます。

わずか３時間でコンバーターの簡単組み立て

B-Box Micro は、パワー インバータ コントローラとして機能するだけではありません。
最大 8 Chの PWM 信号出力と 8 chのアナログ入力を使用して、あらゆるパワー ステージを効果的に駆動できます。
別売のImperix パワー モジュールと組み合わせる事で、すべてが プラグ アンド プレイになります。

• １）パワーモジュール、センサー、コントローラーなどの機器を選択します。
• ２）使用可能なエンクロージャーと DIN レールを使用して電気回路を構築します。
• ３）B-BOX Microとパワーモジュールをプラグ アンド プレイ配線するだけで、コントローラ～インバータ接続が完成します。
• ４）既存の Simulink / PLECS スキームから制御を生成して、操作をテストします。

パワーモジュールを使用したプラグアンドプレイ

Imperix モジュール、電流センサー、電圧センサーを備えた B-Box Micro は、実際の実験室環境でのテストの実装を簡素化、高速化、および安全にします。

SIMULINK でプログラム可能

コントローラは Simulink または PLECS から直接プログラム可能です。
さらに、Imperix ブロックセットはコンピュータベースのシミュレーションをサポートし、制御アルゴリズムの事前検証と事前調整を容易にします。

IMPERIX エコシステムの一部

B-Box Micro は、パワーモジュールを始めとするImperix 製品との互換性が保証されるだけでなく、幅広いアプリケーションのサンプルも提供しており、経験レベルを問わず詳細なステップバイステップのガイダンスを提供します。

小さくても強力

B-Box Micro は堅牢な設計で、多層保護スキームを採用しています。
これにより、「学生にとって安全な」体験が保証され、安全安心な環境で、かつ学生が"間違いから"学ぶことができます。

コンバーター制御の接続性

B-Box Micro は、I/O 接続を通じて、別売の imperix 製品とのプラグ アンド プレイ互換性を保証します。
さらに、テーブルトップ コントローラーの便利なフォーム ファクターにより、実験室ステーションのスペースを節約できます。

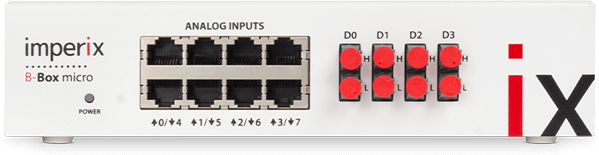

• ANALOG INPUTS
  8 channels
  ±5V range
  Excellent EMI performance
  Configurable safety limits
• OPTICAL PWM OUTPUTS
  4 pairs or 8 independent signals
  650nm plastic optical fiber (POF)
  Basic and advanced modulators

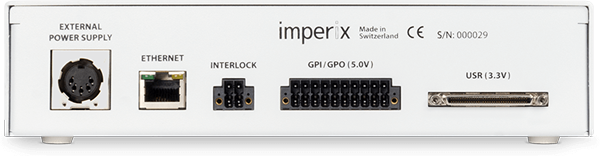

• GIGABIT ETHERNET
  Programming & monitoring of the B-Box Micro
• ELECTRICAL INTERLOCK
  Inter-systems shared fault line
• GPI/GPO CONNECTOR
  8x General purpose outputs (GPO 0-7)
  8x General purpose inputs (GPI 0-7)
• VHDCI CONNECTOR
  8x General purpose inputs (GPI 8-15)
  36x User-configurable I/Os

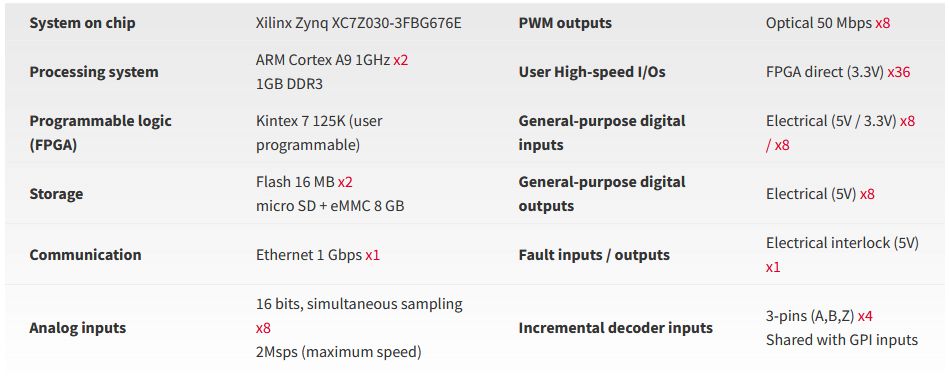

インバータ コントローラの仕様

B-Box Micro の仕様は、単一コンバータ構成で最先端のアプリケーションをサポートするように調整されています。
このコントローラは、上位機種である B-Box RCP と同じ高性能信号処理システムも提供します。

より要求の厳しい構成の場合、B-Box RCP は拡張 I/O 機能と、ネットワーク制御オプションによる極めて高いスケーラビリティを提供します。
