MMC

MMCテストにおける世界のリーダー

MMC(Modular Multilevel Converter)システムは、従来の電圧ソースコンバーターと比較して、DC送電、マイクログリッド、または再生可能エネルギーのアプリケーションで多くの利点があります。

さまざまな新機能を提供するために使われるMMCの特徴的なトポロジは、従来にない制御要件のために特別に洗練されたコントローラーを使用する必要があります。
この20年間に、OPAL-RTは、HILプラットフォーム内で新しいMMCの洗練されたコントロールをテストおよび検証できる主要なリアルタイムソリューションプロバイダーに成長しました。
OPAL-RTはラピッドコントロールプロトタイピングテクノロジーを提供し、エンジニアが新しいMMC制御アルゴリズムを開発、およびテストできるようMMCラボのスケールテストベンチを提供します。


OPAL-RT’s HIL MMC Solution

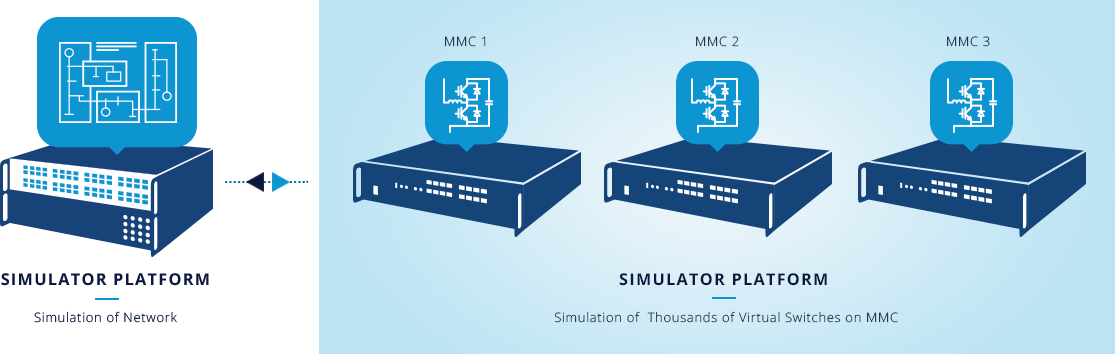

OPAL-RT MMCソリューションには、Power Gridネットワークセクション用のリアルタイムシミュレータが含まれています。

リアルタイムシミュレーターに接続すると、MMCコントローラーとのインターフェイス用に特別に設計された複数のI / O拡張ボックスを、必要なセルの数に応じて追加できます。
MMC Control用に特別に設計されたシミュレーターOP7020およびOP5607があります。


OPAL-RT HIL MMCソリューションは次の用途に使用できます。

  • 極制御および保護(PCP)機能
  • バルブベースコントローラー(VBC)機能
  • コントローラー間の通信インターフェース
  • 異なるMMCのコントローラー間の調整
  • MMCシステムと大規模電力システム間の相互作用の評価

MMCオプションは、ハーフブリッジ、フルブリッジ、ダブルクランプの3つのサブモジュール(SM)トポロジをサポートします。


Unique MMC Real-Time Simulation Capabilities

SimulinkのFPGA・ MMCモデルデザインは、RT-XSGを使用してユーザーが編集できます。FPGA・ MMCモデルは、機能と速度において最高の基準を満たすために常に更新され、以下のような機能を提供します。

標準V707 FPGAでサポートされるMMCサイズ 512 cells X 6 valves X 2 stations
グリッド接続モデル(CPU)の典型的な時間ステップ 25 μs
MMCモデル(FPGA)の典型的な時間ステップ 0.25 μs
サブモジュールの種類 Half-bridge, Full-bridge, Clamped-double, Custom
機能とサポートされる障害 デッドタイム、静電容量の不一致、デバッグモード、およびグランドへのサブモジュール、グランドへのバルブインダクター、異なるバルブのサブモジュール間のすべての障害

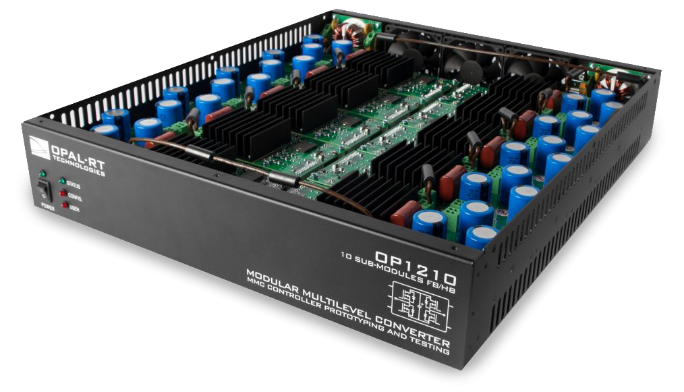

ラピッドコントロールプロトタイピングおよび、実験室研究用のターンキーモジュラーマルチレベルコンバーター(MMC)テストベンチ

OP1200は、実際のハードウェアで新しいパワーエレクトロニクスコンバーターのラピッドコントロールプロトタイピング(RCP)を実行するための理想的なプラットフォームを提供します。

テストベンチを使用した革新的なHVDCコンバータートポロジの研究がかつてないほど容易になり、研究者はHVDC伝送や分散型エネルギーリソースの相互接続などのアプリケーションに集中する時間を確保できます。


推奨マルチコンバータシステム

MMCアプリケーション用の2つの革新的なシステムであるeMEGASIMおよびHYPERSIM®を提供します。

2つのシステムはMMCの進化に従い、FPGA・MMCモデルにリンクされています。
eMEGASIMは、SimulinkおよびSimPowerSystemsと連携するように設計されており、多目的MMCアプリケーションに有効です。
HYPERSIMは、HVDCグリッド接続リアルタイムアプリケーション専用のグラフィカルツールがあります。


MMCコントローラの完全なシステム

RTEがフランスとスペインの相互接続で制御システム機能のテストにHYPERSIMを使用して確認した方法をご覧ください。

「RTEラボでのINELFEレプリカの試運転は見事に成功しました。
OPAL-RTと共同で開発されたテストベンチのおかげで、試運転前に技術的な課題が分析されました。


顧客事例
