異なるモデルを使うコンバーター主導配電網のハイブリッドシミュレーション

Hybrids-Simulation using Different Model Basis for Converter Dominated Distribution Grid
Author : JIANG TENG                   RT Spotlight Zurich

このプレゼンの目的は、コンバーターが支配する配電網のシミュレーションの実用的なリアルタイムアプローチを示すことです。

計算効率とシミュレーション精度のバランスを重視するには、このアプローチをお勧めします。

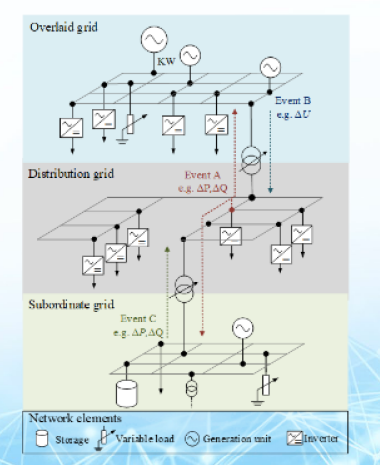

ePHASORSIMを使用してフェーザードメインの大規模なオーバーレイヤーグリッドをシミュレーションし、EMTベースの詳細な等価モデルを使い、選択した20kvグリッドバスをeMEGASIMでシミュレートします。

このハイブリッドアプローチを使用したリアルタイム機能とシステムの改善は、OPAL-RTのリアルタイムシミュレーション結果として示されます。




  • コンバーターユニットの並列運転:フィーダーブランチとインテグレーターの増加
  • 並列接続されたコンバータ間の相互作用
  • ネットワークが不安定になるリスクの増大
  • モデリング:大規模で多数のインバータ

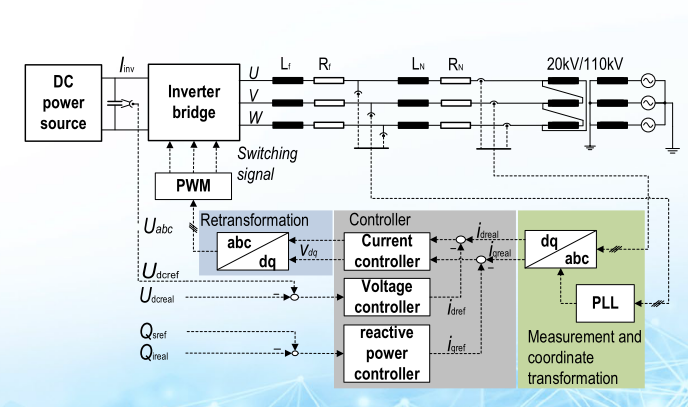

  • コンバータモデル:深度が異なるグリッドの回路と制御モデル
    • DEM: 最高のモデル深度、高精度、複雑な構造
    • AVM: 平均値モデル
    • PM : RMSと位相を使う電流と電圧
