高速フライホイールエネルギー貯蔵システムを使用した
低電圧配電ネットワークにおける電圧と周波数のサポート

Author : Shahab Karrari, Mathias Noe, Joern Geisbuesch


DER再生可能エネルギー(Distribution Energy Resources)およびその他のインバーターベースのデバイスの設置の増加により、低電圧配電ネットワークでは電力品質が大きな関心事になっています。

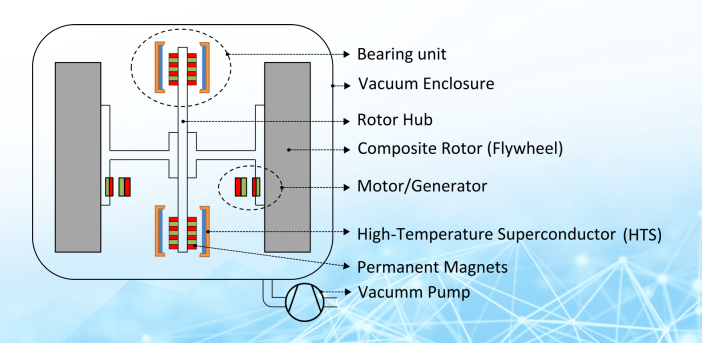

超電導磁気軸受を備えた新世代のFESS(Flywheel Energy Storage System)高速フライホイールエネルギー貯蔵システムは、自己放電率が低く、高速で、メンテナンスが楽な、自己安定化ローターを備えています。
超電導ベアリングを備えたFESSが、さまざまなコントローラー設計を使い, リアルタイムシミュレーションでHIL(Hardware-in-the-Loop)を使い低電圧分配ベンチマークテストされました。

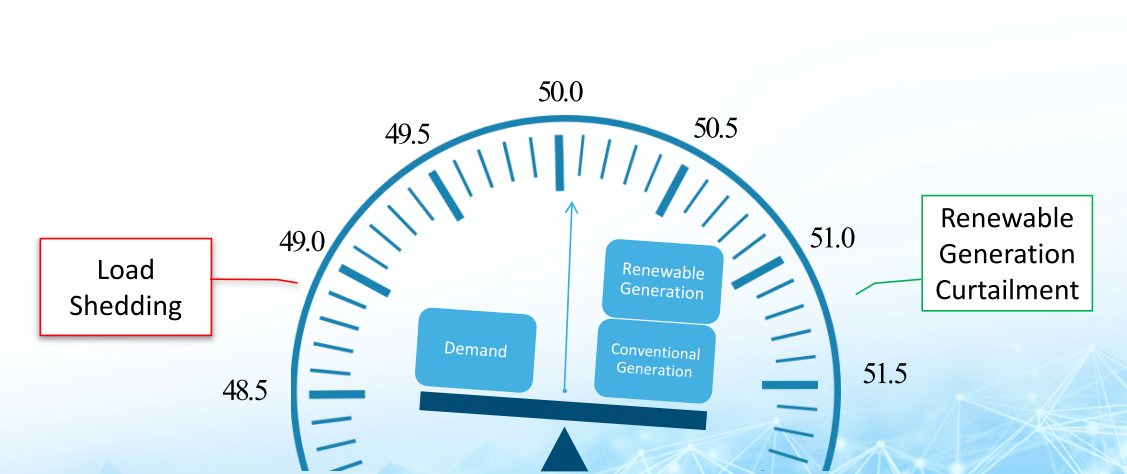

得られたリアルタイムシミュレーション結果から、電圧調整の為にFESSを使用し、グリッド周波数サポートに対する有効性が確認できます。

従来からの課題

  • 送電または配電ネットワークの障害(例:地絡)
  • 重い負荷/多くの消費者接続
  • 大型モーター/ポンプの始動

最近の課題

  • 電気自動車(EV)の同時充電
  • 急速充電ステーションを使用したEVの充電
  • 大型PV発電ユニットの接続解除

電圧降下結果

  • マイクロプロセッサベースの制御システムの故障と生産ラインの停止
  • 敏感な負荷の切断
  • 回転電機の効率低下
