UFLSアプリケーション向けのイナーシャ無しIEEE 39BUSグリッド

Author : Y. Zuo,


主なコンセプト

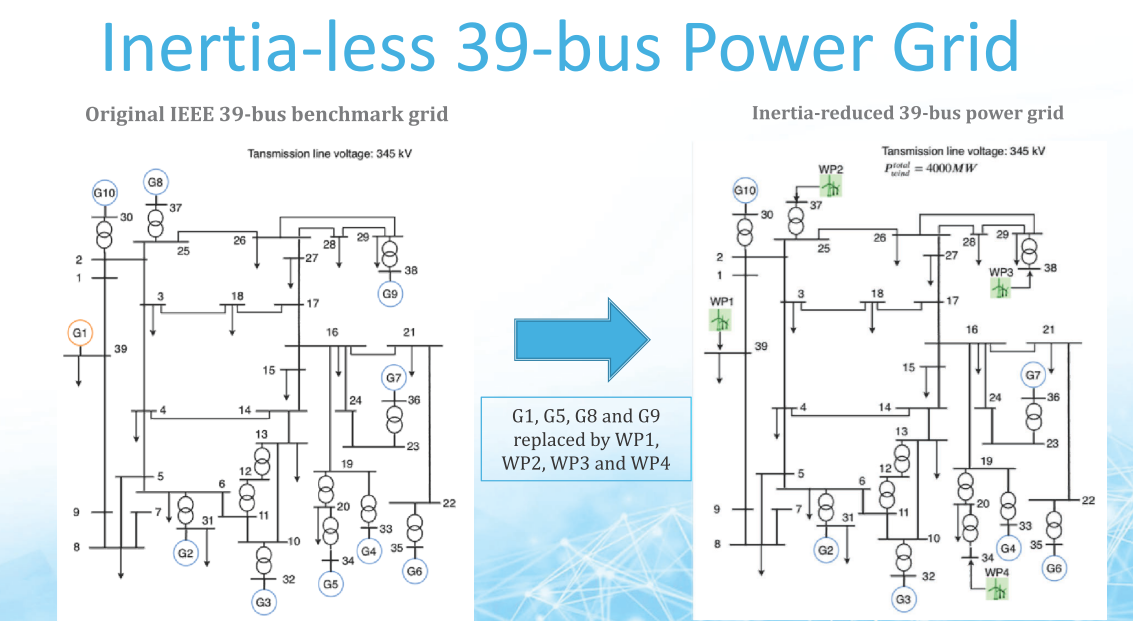

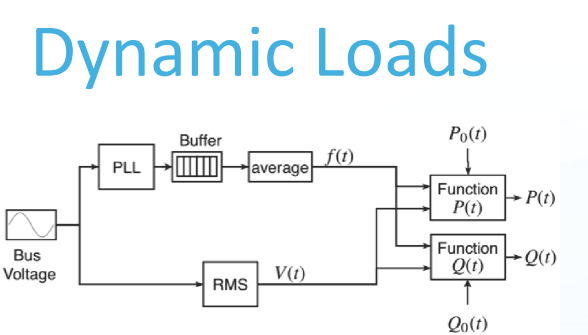

  • イナーシャを少なくした39BUS電力システム動的モデルとIEEE 39バスベンチマークグリッドと比較

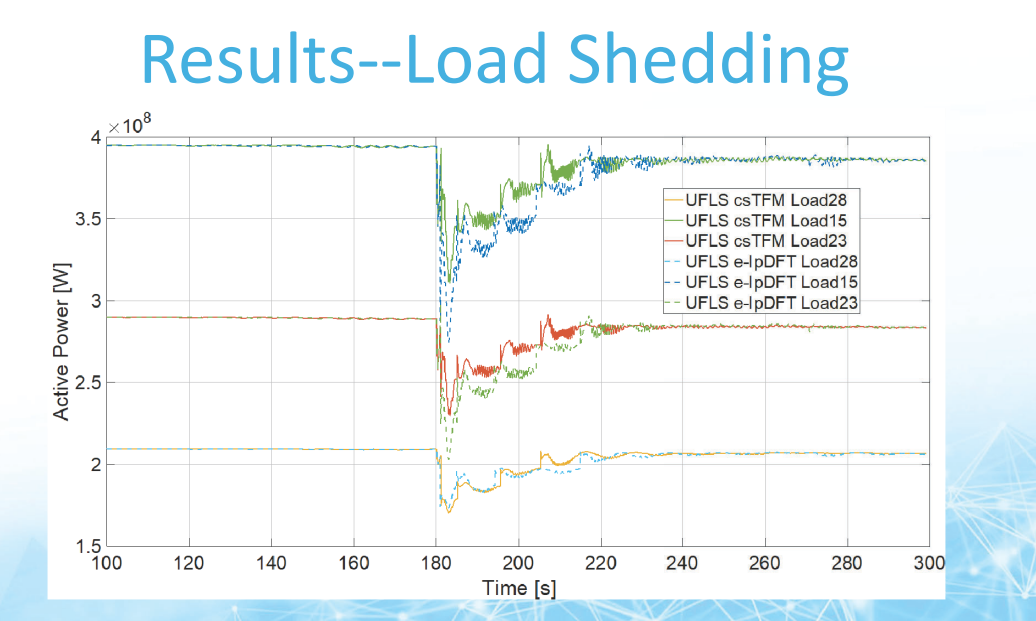

  • ROCOFベースの低周波数負荷遮断リレー
  • リアルタイムシミュレーション


同期発電機

水力発電所と火力発電所の両方で使われている従来型の発電機。

  • 同期マシンの6次状態空間モデル
  • 水力 蒸気原動機とガバナ
  • AVRに関連付けられたDC1A励起システム

PFR(primary frequency regulator)のDroop係数=5%

G7では、時定数120秒のSFR(secondary frequency regulator)も使用


シミュレーション

ソフトウエア
  • MATLAB version 8.5.1.281278 (R2015a) Service Pack 1
  • RT-LAB versionv11.2.2.108 とARTEMIS Blockset version 7.2.2.1206.


ハードウエア
  • OPAL-RT OP5600 7 cores

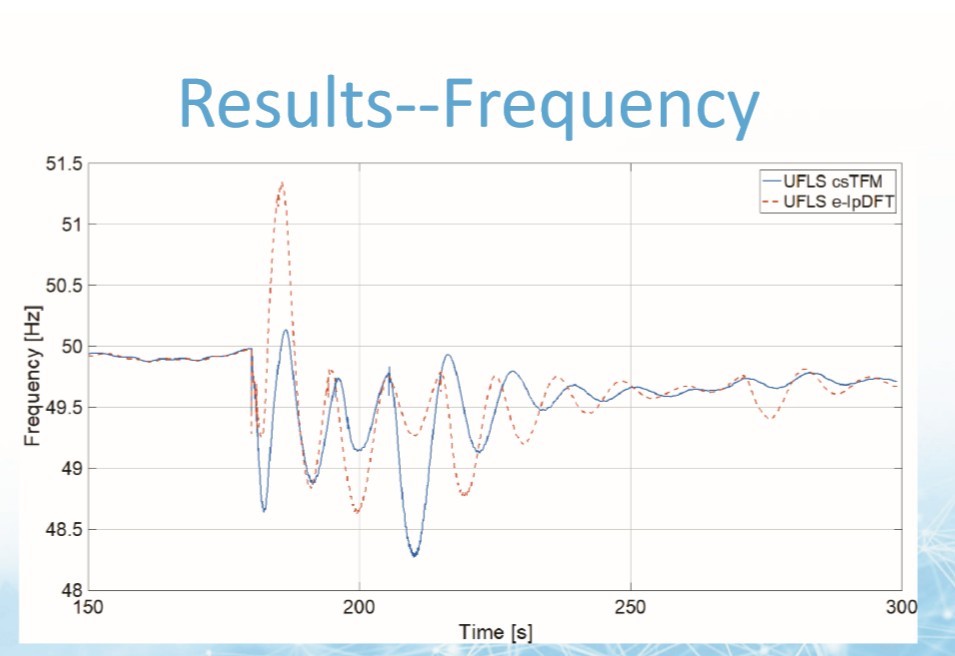

シミュレーション条件
  • 約800 MWの発電損失を引き起こす発電機G6のトリップ
  • シミュレーション周期 25μsec
