eMEGASIM

シミュレーションシステム

eMEGASIM

制御や保護機器の開発・テストに有効な、電力システム・パワーエレクトロニクスシミュレーション

eMEGASIMは、柔軟で拡張性があり使い易いソリューションを提供し、多くのアプリケーションに適応できます。
インダストリアルでもアカデミックでも、現在から将来のニーズに適したリアルタイムシミュレーションシステムを構築できます。
ハードウェアインザループ(HIL)およびラピッドコントロールプロトタイピング(RCP)機能を含むリアルタイムの、電力システムおよびパワーエレクトロニクスシミュレーション用eMEGASIMは費用対効果が高いソリューションで、長期的な費用対効果に貢献します。


eMEGASIM のメリット

送配電網から電力変換器やモーターに至すべての分野で、eMEGASIMはR&Dおよびテスト用のオールインワンSimulinkベース環境を提供します。

柔軟でカスタマイズ可能なプラットフォームは、さまざまな分野のアプリケーションに適応します。
OPAL-RTのハード、ソフト、プロトコルオプションは、成長性と多様化に欠かせない拡張機能も保証します。
eMEGASIMは、RT-LABリアルタイムシミュレーションプラットフォーム上で動作します。RT-LABは業界標準のSimscape Power System(以前のSimPowerSystems)と完全に統合されています。
最短の立ち上げ時間が確保され、多くの学生や新入社員にとってプラットフォームはすでに使い慣れていることが多く、継続的に時間を節約できます。
6から64プロセッサーまで拡張可能、高速10 Gbit / s通信リンクを使用、eMEGASIMは10μsという短い時間ステップでモデルをシミュレートし、高速で正確な結果を保証します。
FPGAコプロセッサやOPAL-RTのRT-XSGブロックセットと組み合わせると、シミュレーションの時間ステップをナノ秒に短縮できます。


eMEGASIM Software Components

ARTEMiS/SSN

eMEGASIMアプリケーション向けの、最も最速で正確なソルバーです。

ARTEMiSおよびARTEMiS-SSNソルバーとアルゴリズムは、人為的な遅延を排除し、高度なデカップリング技術を使用して速度と効率を高めます。

RT-LAB

RT-LABは、すべてのアプリケーション向けの完全な設計ライブラリを含む、高度なシミュレーション制御プラットフォームです。

RT-LABを使用して、モデルを編集、コンパイル、ロード、実行、解析をします。

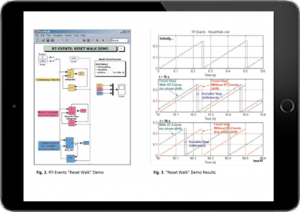

RT-EVENTS

RT-EVENTSは、イベントベースシステムの離散シミュレーションで速度と精度を向上させる、Simulinkツールボックスです。

励起パルスユニットおよび、コンバーター制御で使用される、高周波変調信号のシミュレーションに最適です。
RT-EVENTSは、サンプル間でイベントが発生したときに発生するエラーを補正し、分散リアルタイムシミュレーションをサポートします。

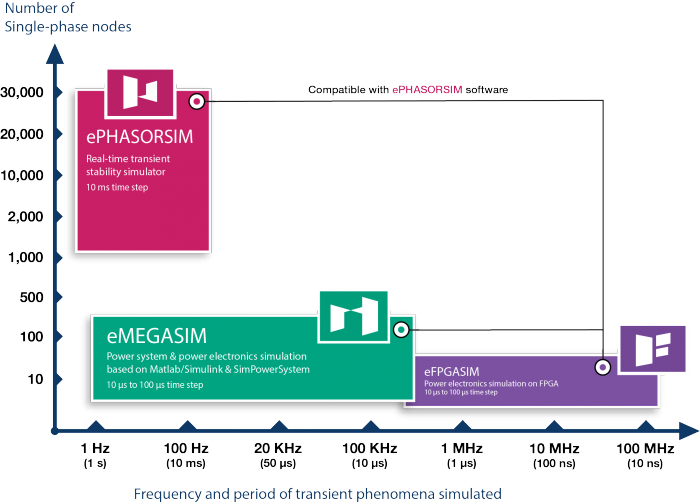

eMEGASIMは、ePHASORSIMおよびeFPGASIMとの直接的プラットフォーム互換性があり、大規模な電力網シミュレーションから詳細な電力電子シミュレーションまで様々な用途に最適です。



縦軸:相ノード数  横軸:制御周期

仕様

シミュレーションタイプ: EMT ドメイン
Typical time step: 制御周期 ネットワーク: 10 - 100 μs
スイッチやコンバータ: 200 ns ? 2 μs
モデリング環境 Simulink, Simscape Power System
最大:リアルタイムネットワーク 300 3-相 ノード(900 ノード)
最大オフラインネットワーク 1,500 3-相 ノード (5,000 ノード)
機能 ? SSN solver
? API: Python, C, Java, LabVIEW
? マルチフィジカルシミュレーション


eMEGASIM Applications


Microgrid

Energy Conversion Controls

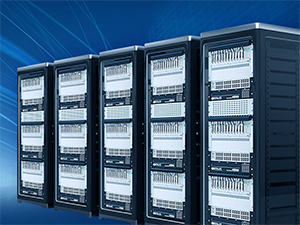

Modular Multi-level Converters (MMC)

Power System Controls

Wide-area Monitoring, Protection and Control

Hybrid and Electrical Transportation


事例
