EGSTONアンプとマイクログリッド

EGSTON POWERのグリッドの特徴

  • グリッド・エミュレーション
    高品質の波形を作り、HVRT、LVRT、周波数掃引、単独運転などの障害状態を含むグリッドをエミュレートします。
  • 動的ソース/ロード
    例:太陽光発電設備とEV充電器(4象限操作)を備えた自家消費の家屋など。
  • PVエミュレーション
    分散型エネルギー資源(DER)のさまざまな条件下でMPPTをエミュレートするための最大8つのU-I曲線の負荷。
  • バッテリー・ストレージ・エミュレーション
  • インピーダンス分光器

利点

  • 接続性
    電力を再循環させることにより、テスト対象のハードウェアの入力ステージと出力ステージを同時にテストする際の、エネルギー消費を削減します。
  • 高品質の波形
    低THDと高帯域幅により、高品質の波形と、次数間高調波(inter-harmonics)、分数調波(sub-harmonics:基本波よりも低い周波数の成分)、および高周波数高調波(super harmonics)を含む高調波のエミュレーションが可能になります。
  • 柔軟性

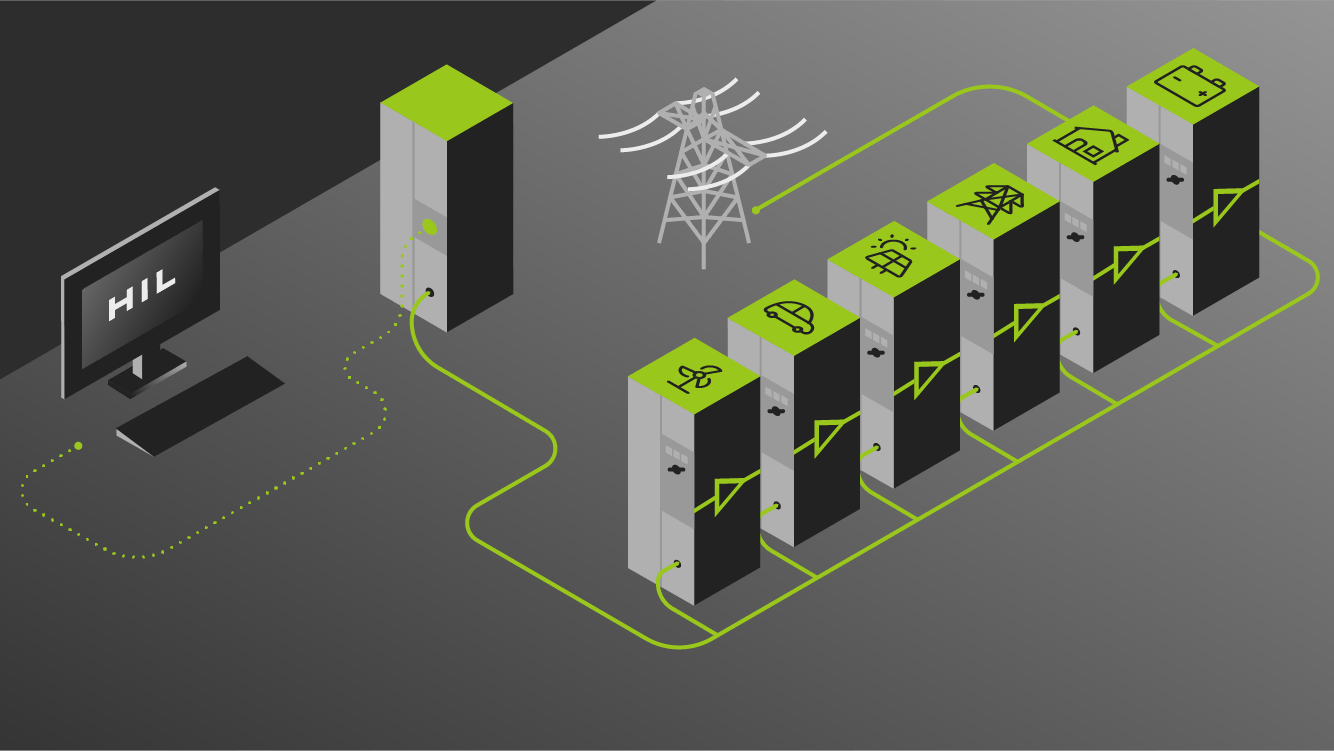

    柔軟なシステム構成により、最大7つのグリッドコンポーネントを同時に使用した、マイクログリッドのエミュレーションをサポートしています。

EGSTON Power Electronicsの提供するパワーアンプ

ハイパワーPHILテストやエミュレーションを幅広くサポートするプラットフォームです。
その他、デジタルオシロスコープ、シミュレーションモデル、CABINET I/Oボックスなどのアクセサリも取り扱っております。

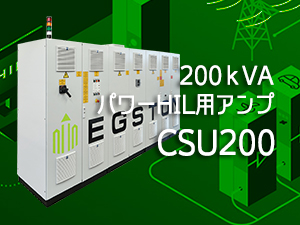

CSU200
CSU200は、4つまたは6つの独立した4象限パワーアンプを備えた、ガルバニック絶縁双方向200kVAエミュレーションおよびテストシステムです。

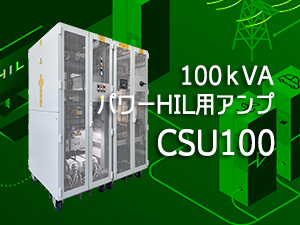

CSU100
CSU100は、4つまたは6つの独立した4象限パワーアンプを備えたガルバニック絶縁双方向100kVAエミュレーションおよびテストシステムです。

COMPISOシステムユニットのケーススタディ

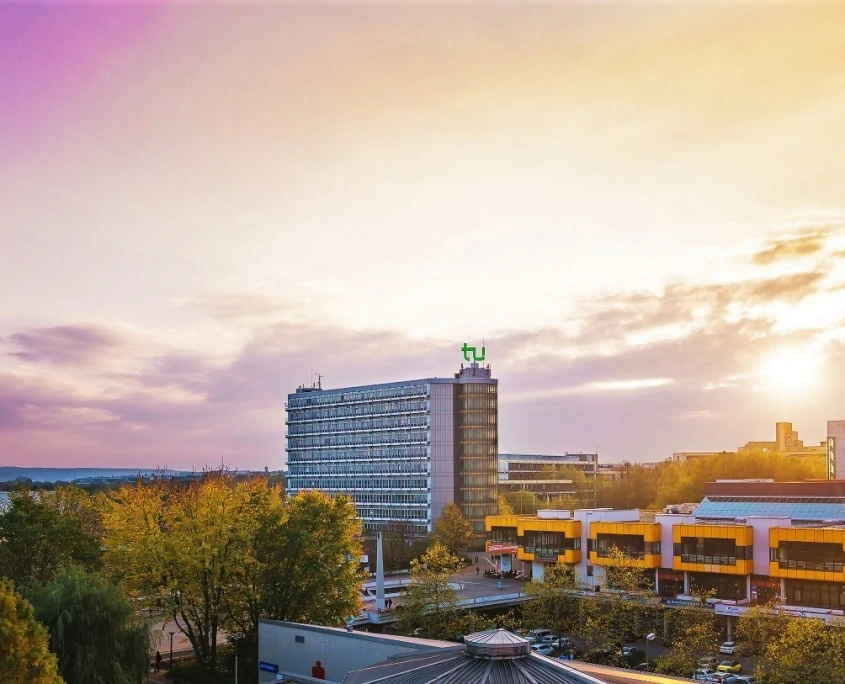

ドルトムント工科大学
エネルギーシステム、エネルギー効率・エネルギー経済学研究所
スマートグリッドテクノロジーラボ
採用されているシステム:
COMPISOシステムユニットCSU200-2GAMP4


EGSTONAC-Sourceアプリケーションを実行する、COMPISOリアルタイムプロセッサRTPのCIOボックスを備えた、それぞれ3つの35kVA単相絶縁出力変圧器です。


様々なスマートグリッド構成における周囲条件の調査。
このシステムは、双方向エネルギーフロー用の4象限アクティブフロントエンドと、4つのCOMPISOアンプ(2GAMP4)で構成された、2つのグループのガルバニック絶縁用の200kVA変圧器で編成されています。
