パワー・コンバータ・キット

研究・教育に

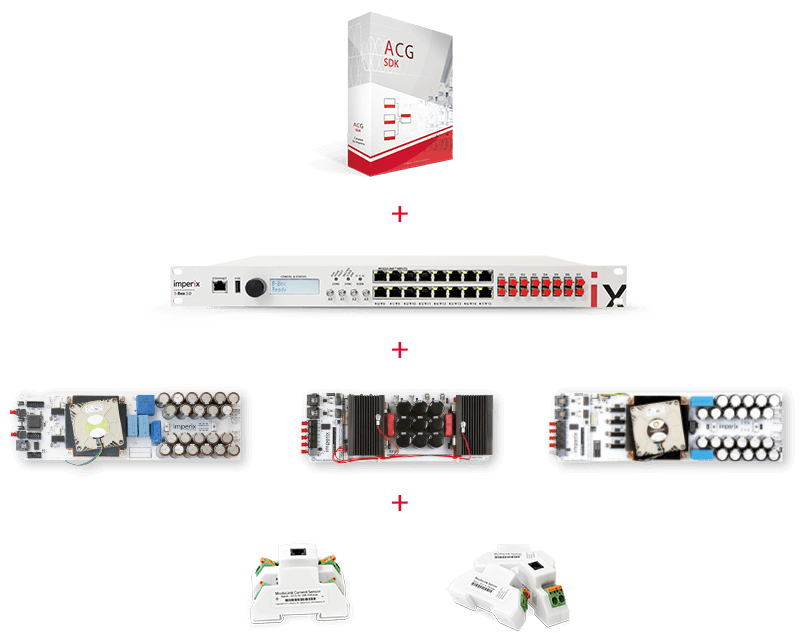

当社のモジュラー パワー エレクトロニクス ソリューションは、事前に構成されたいくつかのキットとバンドルで提供されており、製品が納品されるとすぐにエンジニアリングを開始できます。

すべてのキットとバンドルは構成例として考慮され、プロジェクト要件に応じて完全にカスタマイズできます。

B-Box RCP と電源モジュール間の真のプラグアンドプレイ互換性により、プロトタイピング段階での時間を大幅に節約できます !

教育キット
クイックスタートのための基本構成

当社の主力ラピッド コントロール プロトタイピング コントローラーとそのソフトウェアに加えて、キットにはいくつかの電力変換モジュールとセンサーが含まれています。
これらにより、さまざまなトポロジを構築し、必要に応じて電力コンバータを再構成できます。

このキットはラックマウント可能なオープン シャーシをベースにしており、電源モジュールの(再)配置が容易になります。
ただし、完全に密閉されたものと同じ保護機能や接続性は備えていません。

これらのキットは、トポロジーに最大限の柔軟性が必要な場合に最適です。
実際、コンバータは、開いたシャーシにモジュールを出し入れするだけで、簡単に組み立てる(または分解する)ことができます 。
これにより、モジュールの再利用性が高くなります。

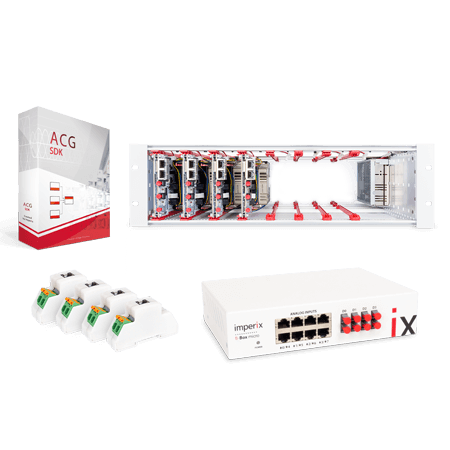

STARTER KIT
Kit content
Desktop converter controller (B-Box Micro)
Control development tools for Simulink and PLECS (ACG SDK)
4x phase-leg modules (PEB8038)
4x voltage sensors
All needed cables

OPTIONS
Different power modules

RESEARCH TOPICS
降圧/昇圧パワーコンバータ
デュアルアクティブブリッジコンバータ
インターリーブDC/DCコンバータ
太陽光発電 (PV) インバーター
PFC付き単相インバーター
三相電動機駆動

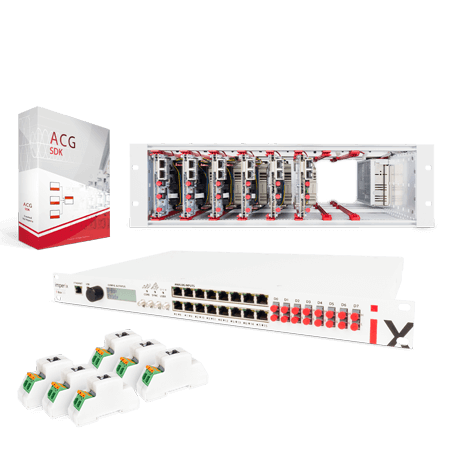

LITE KIT
Kit content
Programmable controller (B-Box RCP)
Control development tools for Simulink and PLECS (ACG SDK)
6x phase-leg modules (PEB8038)
6x voltage sensors
All needed cables

OPTIONS
Different power modules

RESEARCH TOPICS
スターター キットのすべての例に加えて、次のものが含まれます。
Back-to-backモーター ドライブ (例: PMSM)
DFIG 発電機用電気駆動装置
静止型周波数変換器
多相電動機駆動
並列インバータシステム

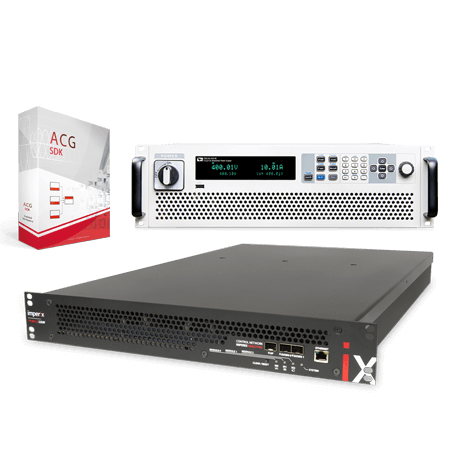

INVERTER KIT
Kit content
Programmable inverter (TPI8032)
Control development tools for Simulink and PLECS (ACG SDK)
Bidirectional DC power supply (800V, 6kW)

OPTIONS
12kW or 18kW bidirectional DC power supply
Isolation transformer
RESEARCH TOPICS
三相整流器とインバーター
(DC/AC または AC/DC コンバータ)
グリッド形成インバーター
マイクログリッドインバータ
ドループ制御
仮想慣性

研究バンドル
すぐに使用できる構成可能な電力コンバータのテストベンチ

これらのバンドルは、研究アプリケーション向けのターンキー ソリューションを提供し、最先端のコンバータ制御アルゴリズムのラピッド プロトタイピングもサポートします。
これらは、柔軟性を犠牲にすることなく、多数のアプリケーションのきちんとした安全な実装を保証します。
バンドルはさらにカスタマイズ可能であるため、特定のニーズに適応できます。

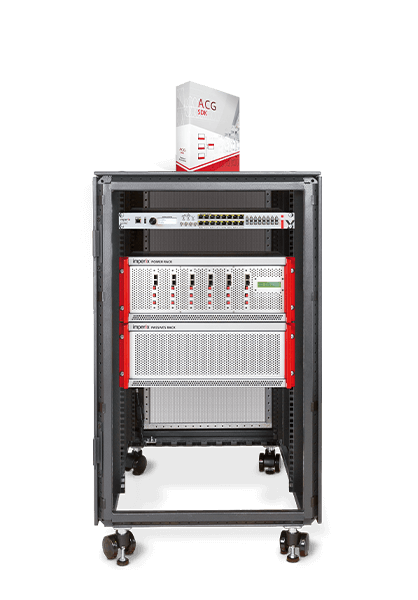

POWER ELECTRONICS BUNDLE
Kit content
Programmable controller (B-Box RCP)
Control development tools for Simulink and PLECS (ACG SDK)
6x phase-leg modules (PEB8038)
Passives filters box
Grid-side panel
6x voltage sensors
4x current sensors
All needed cables

VARIANTS
Phase-leg modules (PEB4050) for 110VAC operation
Fast-switching modules (PEB8024) for up to 200 kHz switching frequency

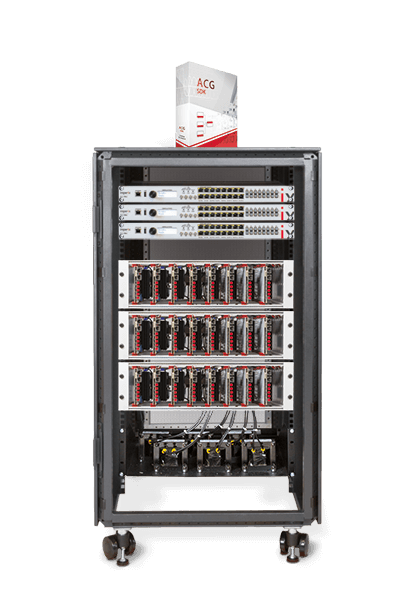

MMC BUNDLE
Kit content
3x Programmable controller (B-Box RCP)
Software tools for Simulink and PLECS
24x full bridge submodule (PEH2015)
6x inductors
Grid-side panel
4x voltage sensors
6x current sensors
All needed cables

VARIANTS
Phase-leg modules (PEB4050) for increased power

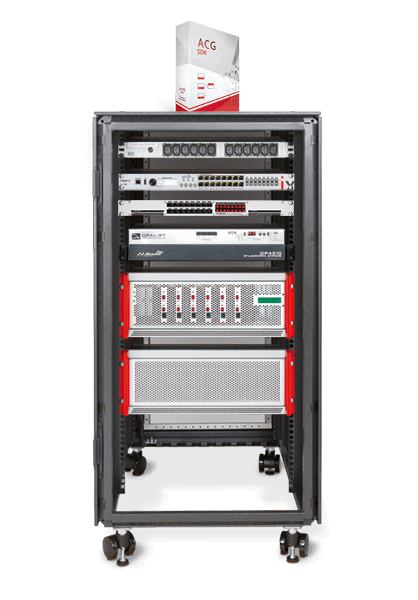

MICROGRID BUNDLE
Kit content
Programmable controller (B-Box RCP)
Control development tools for Simulink and PLECS (ACG SDK)
Interface for Opal-RT simulators
Opal-RT OP4512
6x phase-leg modules (PEB8038)
Passives filters box
All needed cables

VARIANTS
PHIL configuration (power hardware in the loop)
パワー エレクトロニクス バンドルは、汎用のテストベンチです。
これには、プログラマブル コントローラーと、さまざまなトポロジを構築するためのハーフブリッジ パワー モジュール、LC フィルター、およびセンサーの選択が含まれています。

フェーズレッグモジュール、インダクタ、コンデンサはラックに安全に収納され、充電部分へのアクセスを防ぎます。
それにもかかわらず、すべての電源端子には、標準の 4 mm 安全コネクタを介して個別にアクセスできます。
このため、システムのトポロジの再配線は簡単です。

教育キットとは異なり、機器は車輪付きのキャビネットにラックに取り付けられます。
したがって、実験室内で簡単に移動できます。
キャビネットの底部に追加のスペースがあるため、将来の柔軟性が得られ、必要に応じてさらに多くの機器を取り付けることができます。
