パワー・インバータ・モジュール

モジュラー電力変換器のビルディングブロック



Imperixパワーモジュールは、パワーインバーターのプロトタイプをはじめ、様々な種類のパワーコンバーターを実装するビルディングブロックです。

モジュラー電力変換器のトポロジー(回路の構成)に対応しており、パワーモジュール単体で基本的なトポロジーを構成する事はもちろん、複数パワーモジュールを連携させて先進的なトポロジーを構成する事も可能です。


パワー・インバータ・モジュールは、ラボなどでの様々なコンバータ制御技術のラピッドプロトタイピングと検証をサポートします。

パワーエレクトロニクスビルディングブロック
実験室用パワー・インバータ・モジュール

制御テストの加速

シミュレーションまたはHILシミュレーションで事前に実施された開発を実験的に検証するために、電力変換器のプロトタイプの実装が必要になることがあります。
プロトタイプでのテストを行うことで、コンバータソフトウェアと関連する制御アルゴリズムを現実的な条件で検証ができます。

こうした、プロトタイプの実装が必要となるケースを想定してimperixパワー・インバーター・モジュールは開発されました。
パワー・インバータ・モジュールは簡単に使用できるので、すばやく組み立てて様々なタイプの電力変換器を形成できます。
さらに、ラピッド・コントロール・プロトタイピング・システムとの互換性もあり、プラグアンドプレイで接続が可能です。


さまざまな電力変換器の実装

imperixのパワーモジュールは、パワーエレクトロニクス研究所内の教育および研究アプリケーションの両方向けに開発されました。

産業においては、パワーインバーターの制御ソフトウェアテストを理想的にサポートできます
学術においては、教材として使うことで基本的なコンバーター制御技術を簡単に説明することができます。

産業、学術のどちらの場合でも、パワー・インバータ・モジュールはモジュールの各内部構造により、様々なアプリケーションをカバーする事が出来ます。

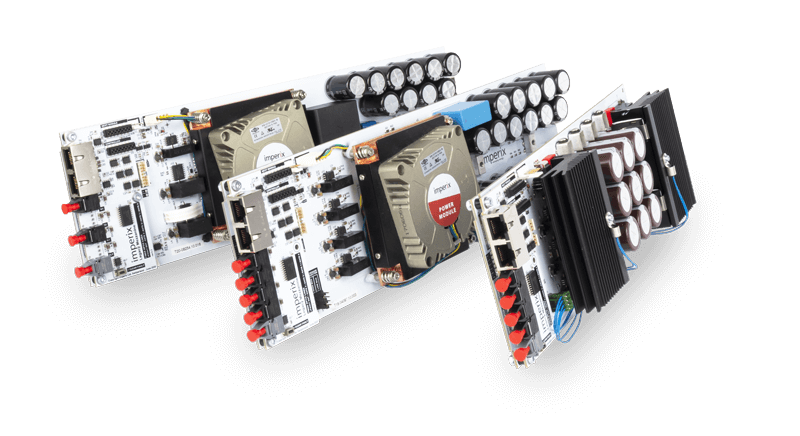

インバータモジュールは、IGBTまたはMOSFET半導体のいずれかを使用して利用できます。

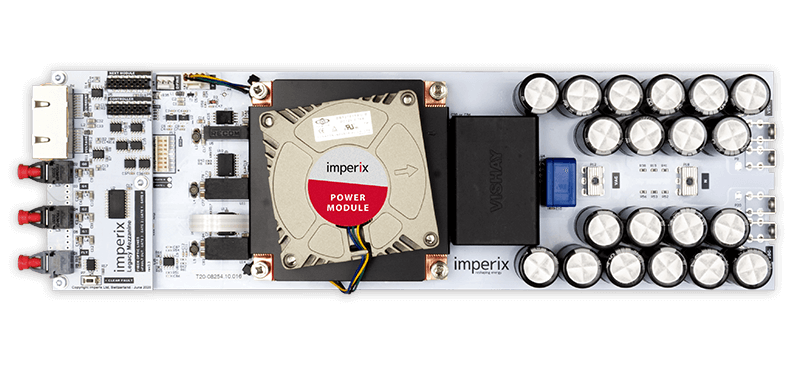

ハーフブリッジモジュール PEB8038 ? 800V / 38A
SiC MOSFET
グリッド接続されたインバーターおよびモータードライブアプリケーション、モジュールあたり最大8kW。
ハーフブリッジモジュール PEB8024 ? 800V / 24A
SiC MOSFET
高速スイッチングおよび中周波数アプリケーション、最大200kHz。
ハーフブリッジモジュール PEB4050 ? 400V / 50A
シリコンIGBT
120VAC、教育および汎用アプリケーション、モジュールあたり最大6kW。

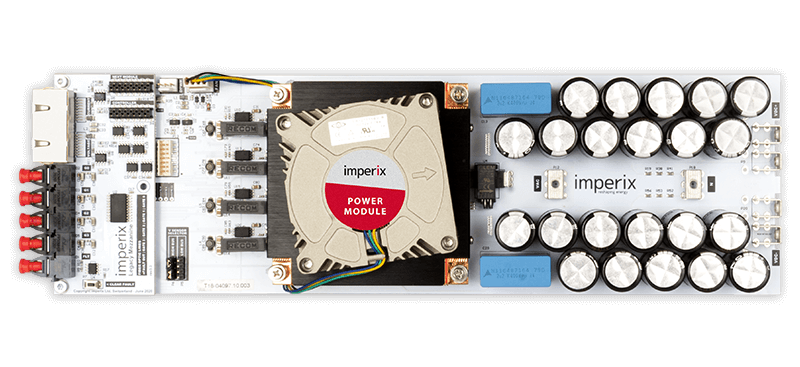

NPCパワーモジュール PEN8018 ? 800V / 18A
シリコンIGBT
モジュールあたり最大4kWの3レベルニュートラルポイントクランプ(NPC)コンバーター。

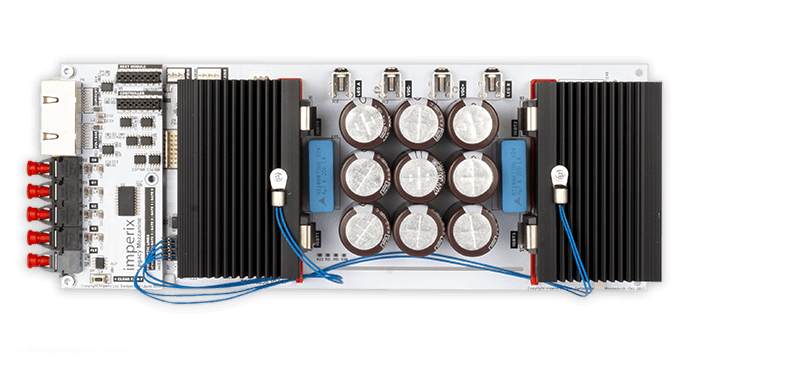

Hブリッジモジュール PEH2015 ? 200V / 15A
シリコンIGBT
マルチレベルコンバーター(MMCなど)および教育用アプリケーション、モジュールあたり最大400W。
Hブリッジモジュール PEH4010 ? 400V / 10A
シリコンIGBT
マルチレベルコンバーター(MMCなど)および教育用アプリケーション、モジュールあたり最大400W。

RCP例
プラグアンドプレイ・三相インバーター

使用しているimperix製品
・1x B-Box RCP
・3x PEB4050
・4x voltage sensors
・1x 19" chassis
・RJ45 and fiber cables
・Blockset for
・Simulink
imperix製品を専用の制御ソフトウェア開発ソリューションと組み合わせることで、各種のパワーインバーター、整流器、DC / DCコンバーター、またはマトリックスコンバーターを簡単に構築することができます。

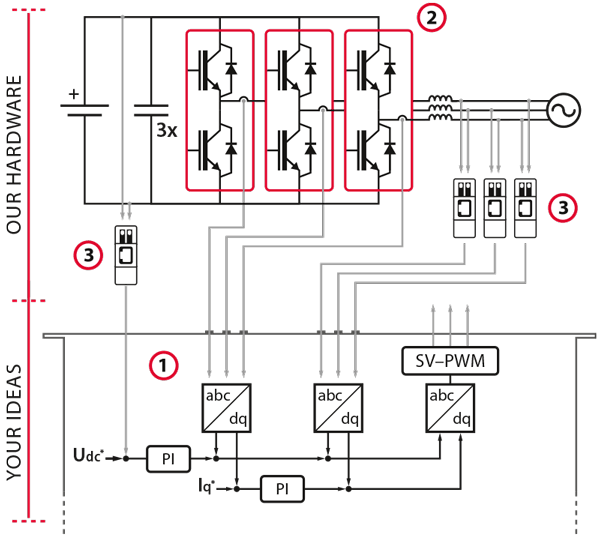

この例では、3つのインバータモジュール(フェーズレッグ)を使用して、3相パワーインバータが実装されています。
追加された電流や電圧センサーは、パワー・インバーター・モジュールによって直接提供されない測定にも使用されます。

一方、コンバーター制御は、Simulinkから直接提供されるラピッド・プロトタイピング・コントローラをつかって開発・テストされています。
柔軟な統合レベル
ターンキーシステムとしても、任意のシステムの一部としてもご利用頂けます。
実験室の電力定格
100Wから100kWの範囲の電力変換器のプロトタイプの実装に最適です。
事前構成されたシステム
一般的な教育または研究用途向けにもお使いいただけます。
プラグアンドプレイ接続
プラグアンドプレイ接続はもちろん、他のコントローラーやパワーステージでも使用できます。
便利なアクセサリー
実験室規模のコンバーターの実装に役立つアクセサリもございます。
開発例
制御コードとソフトウェアのサンプルや説明を記載したデータベースをユーザー様に無料で提供しています。

実験室開発用のインバータモジュール
ハードウェア統合オプション

Imperixパワー・インバータ・モジュールは、ラックへのマウントを想定して設計されています。

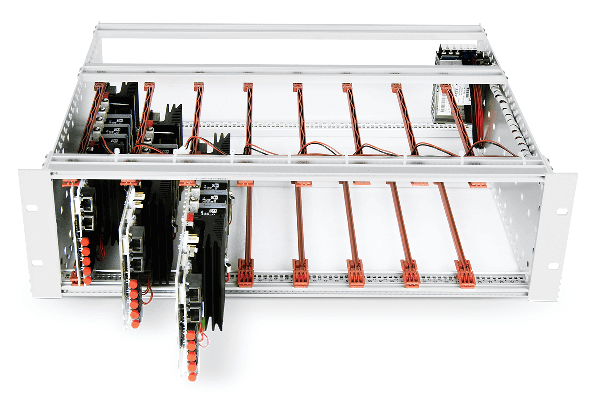

Flexible rack-mountable chassis (3U)
電源やその他のさまざまな機能を備えた組み立て済みのシャーシです。
開発モジュールを簡単に抜き差しできます。

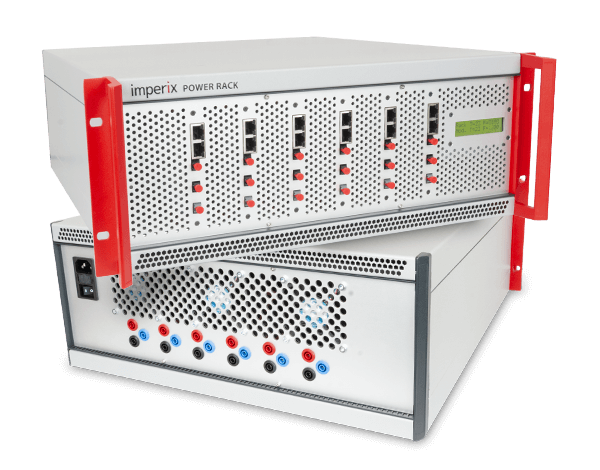

Fully-integrated enclosure (4U)
パワー・インバータ・モジュールはラックマウント可能なエンクロージャー筐体に設置することができます。
一般的にパワエレ機器は高電圧を使用する箇所があり、安全への配慮が欠かせません。
imperixのFully-integrated enclosureは、誤って電機部品に触れない様に配慮がされています。
ラックの他の機器への接続に標準の4mm安全プラグを使用するなどして安全性を高めています。

4Uエンクロージャーでは、ケースに備え付けられているLCD画面にモジュールのステータス情報と内部温度が表示され、筐体の状況を逐一目視チェックする事も出来ます。

セット構成
柔軟なパワーエレクトロニクス・ソリューション

制御ハードウェアおよびパワー・インバータ・モジュールとして、事前に組み立てられたシステムとして、もしくはすぐに使用できるパワー・エレクトロニクス・テストベンチとしてもご利用いただけます。
以下はセット構成の一例です。

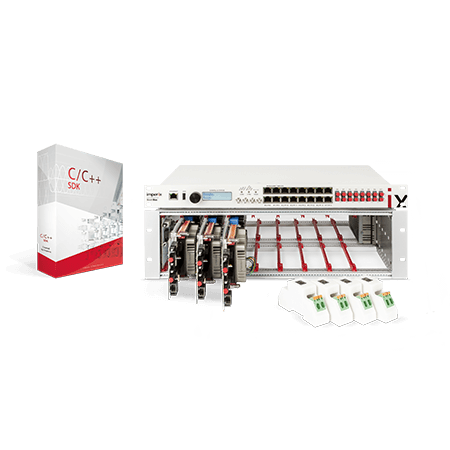

スターターキット
ハードウェア+ソフトウェア

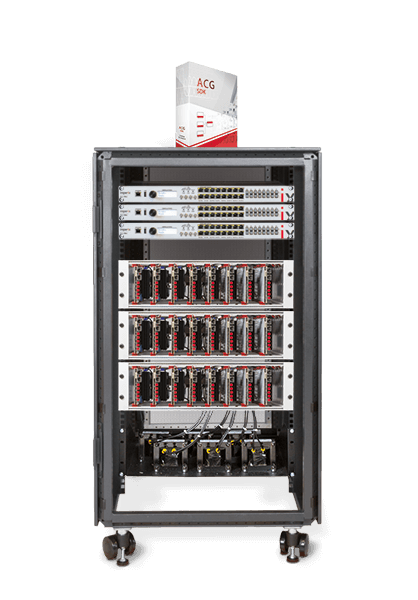

MMCテストベンチセット
ハードウェア+ソフトウェア

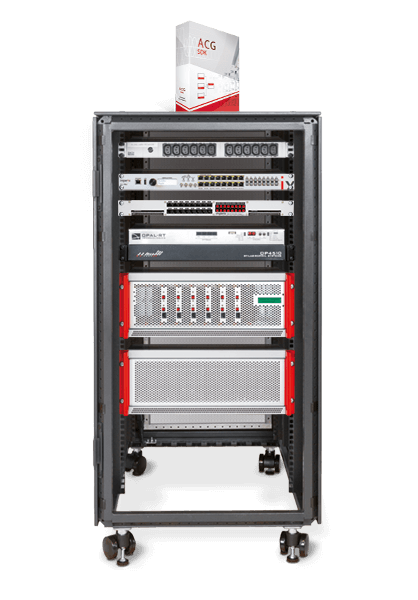

マイクログリッド・テストベンチセット
ハードウェア+ソフトウェア
