opal-rt technologies Inc. OPAL-RT社長 Jean Belanger からのメッセージ1

OPAL-RTは、Power Systems分野のあらゆる部門において、リアルタイム電力システムシミュレーションの卓越したリーダーであり、1997年から今日、さらに将来に向けて牽引力を保ち大きな成功を収めています。

OPAL-RTの電力システム革新ロードマップは、常に以下の信条によって推進されています。
これらの下で、私たちは常に新境地を歩み、一貫した考え方の下で年を追うごとに進歩を繰り返しています。

拡大
ePHASORSIM製品に新しい機能を提供することにより、位相ドメインツールはさらに優位性をもち、リアルタイムで最大110,000BUSの統合伝送配信システムという大規模ネットワークを検証することが可能です。

安全
今日の電力網は、新しい「インテリジェント」テクノロジーを取り入れ、効率とパフォーマンスを向上させながら急速に進化しています。
しかし、これらの新しい技術を導入することで、電力網はますます高度化するサイバー攻撃に対して脆弱になります。

そのため、これらの潜在的な攻撃を克服するために必要な防御をテストするための新製品を提供しています。
この新製品はGeneral Electric やSELでマイクログリッドのデモにも使われています。

高速
進行波リレーアプリケーション、電力系統へのDER浸透、マイクログリッド等、これらの領域が、FPGAでの高速リアルタイムシミュレーションを必要としています。
FPGAテクノロジは、OPAL-RTの高速化を常に支えてきました。
また、パワーエレクトロニクスのリアルタイムシミュレーションの精度を大幅に向上させることができました。


DER:distributed energy resources(分散型エネルギー源) 再生可能エネルギーや蓄電池などをグリッドに取り込む技術

タイムステップが5 us未満で1,200ノードの配電システムのシミュレーションを実現します。OPAL-RTのユーザーの皆様には以下のことを是非お伝えしたいと思います。

私たちのコアバリューとミッションステートメントとアプローチは

・すべてのエンジニアのデスクにリアルタイムシミュレータを設置
・市販のハードウェアを使いこなし、それらを統合活用できる長年の経験
・すべての製品にわたる柔軟性と拡張性
・そして、重要な研究開発への毎年の再投資

これらは今までに培われ 今後も変わることがなく続けられることをお約束いたします。
今後も 素晴らしいPESと継続的な成功とイノベーションをお祈りします!

Jean Belanger, President andCEO of OPAL-RT TECHNOLOGIES4


HYPWERSIMの新しいDERモデル(1)

HYPERSIMを使う電力グリッド分散化の課題研究

分散化された送電網と、新しいタイプの分散型エネルギー資源(DER)への関心の高まりにより、配電網に関する研究がさらに増加しています。

HYPERSIMは、新しくDERが導入された場合における系統全体への相互作用を分析し、通常動作時と外乱に対する応答時の両方で、システムの信頼性を検証することが可能です。


HYPERSIMは、完全で複雑な電力システムモデルにDERが導入された場合の課題研究に対するプローチを提供します。

平均化DERモデル:相互作用、監視、保護、グリッド相互接続に関する研究に有効。
注:DER:distributed energy resources(分散型エネルギー源)
  再生可能エネルギーや蓄電池などをグリッドに取り込む技術と状態


平均化DER モデル

燃料電池発電システム(FCGS)

FCGSは、ブーストDC-DCコンバーターを介してインバーターに接続された燃料電池を備えています。


太陽光発電システム(PVGS)

PVGSは、ブーストDC-DCコンバーターを介してインバーターに接続されたPVアレイを備えています。
ブーストコンバーターは、2つの動作モードでPVアレイを制御します。

1) 最大電力追従制御(MPPT)
2) 発電出力抑制・停止機能:系統運用者からの指令による制御(Curtailment) 系統攪乱時における運転継続機能:(FRT)


エネルギー蓄電システム(BESS)

バッテリーエネルギー貯蔵システム(BESS)は、2次DCフィルターを介してインバーターと接続する機能です。

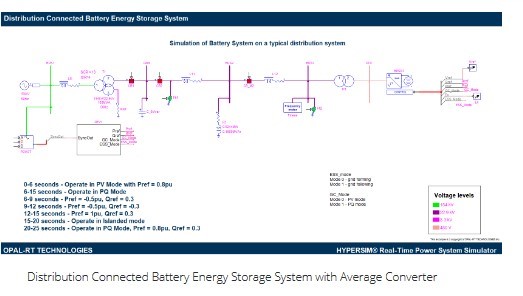

平均化コンバーターを備えた配電接続バッテリーエネルギー貯蔵システム(BESS)

BESSは典型的な配信システムに接続されており、grid following とgrid formingそれぞれのモードでのBESS操作が可能なシナリオが実装されています。
BESSのインターフェイスコンバータは、平均化インバータモデルです。
