ハイブリッド・EV

EVおよびHEVリアルタイムシミュレーションの先駆者

ECUのHILおよびPHILテストでは、リアルタイムシミュレーションは可能な限りリアルでなければなりません。

EVおよびHEVアプリケーション向けのHIL(Hardware-in-the-Loop)実装には、周辺モデル、数マイクロ秒未満のプログラム実行時間、および最速のI / O通信が必要です。
OPAL-RTはソルバー、FPGAアーキテクチャ、およびCPU機能の提供において、HEV / EVシミュレーションのリーダーです。

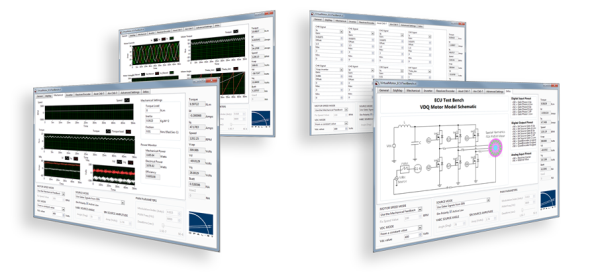

直感的で完全なユーザーインターフェース

OPAL-RTのモーターソリューションには、直感的なユーザーインターフェイスが含まれています。

このインターフェイスにより、ユーザーは実際にオシロスコープ使うように信号を見ながら、ほとんどの電気モーターコンポーネントのパラメーターを定義し、I / Oを較正できます。
電気モーターでは、使いやすいPythonスクリプトインターフェイスが含まれており、ユーザーは包括的なテストシーケンスを作成できます。


最高の精度と柔軟性を備えたリアルタイムのモーター・インバーターシミュレーション

モーターコントローラー、ゲートドライブボード、高速IGBT保護サブシステムをテスト。
さまざまなインバータトポロジとモータタイプを分析およびテスト。
動力計およびPHILシステムのテストの前にテストを実行。
市場投入までの時間を短縮し、開発およびテストのコストを削減。


主な機能

  • JMAG、MAXWELL、Infolytica FEAツールを使用した詳細な有限要素モーターモデル
  • 500ナノ秒未満のタイムステップでモデル化し、高速モーターと最大100 kHzのPWMの空間高調波とデッドタイム効果をシミュレート
  • 短絡およびオープンゲートの障害をシミュレートできる高精度で柔軟なインバータモデル
  • テスト自動化と効率化のため、シミュレーションを停止することなく、モデルトポロジ、パラメーター値、およびI / Oチャネル接続を実行中に変更
  • リアルタイムインバータ損失計算
  • ブロック図エディターを使用したユーザー定義のFPGA制御および保護機能
  • ECU IGBTゲート励起信号とモーター電流出力間の1.5?2 us未満の最小遅延
  • 複数のFPGAを使用したマルチドライブおよびモーター機能


電動用の最も効果的なHILシミュレータを作成する際の2つの重要な要素

リアルタイムシミュレーションの電気モーターテストを実行できるかどうかは、リアルタイムで忠実度が高いモーターモデルの機能にかかっています。

このモデルにより、エンジニアはシステム動作ではなく、正確なテストの実行に集中できます。

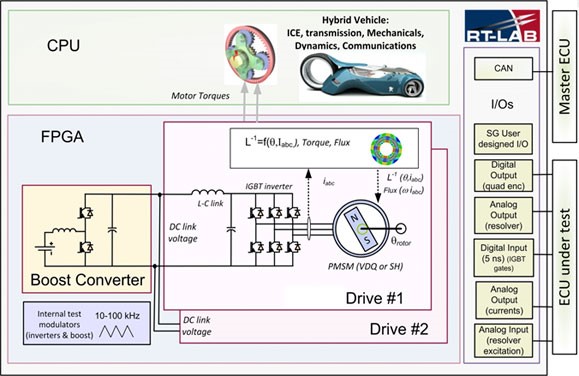

高精度FPGAリアルタイムモータシミュレーション

OPAL-RTは、PMSM、IM、SRM、BLDC、DC、ACなどのFPGAおよびSimulinkベースの電気モーターモデルを提供します。

OPAL-RTは、非定型モーターのリアルタイムモデルのカスタム開発でもよく知られています。
高いモーター忠実度により、エンジニアはより良い高調波結果、現実的な電流飽和挙動、正確なトルク結果を得ることができ、電気モーター制御のテスト時のテスト範囲と品質が向上します。

機械的ダイナミクスは通常、CPUで実行される電気的ダイナミクスよりも10倍遅く実行され、ユーザーの柔軟性が大幅に向上します。

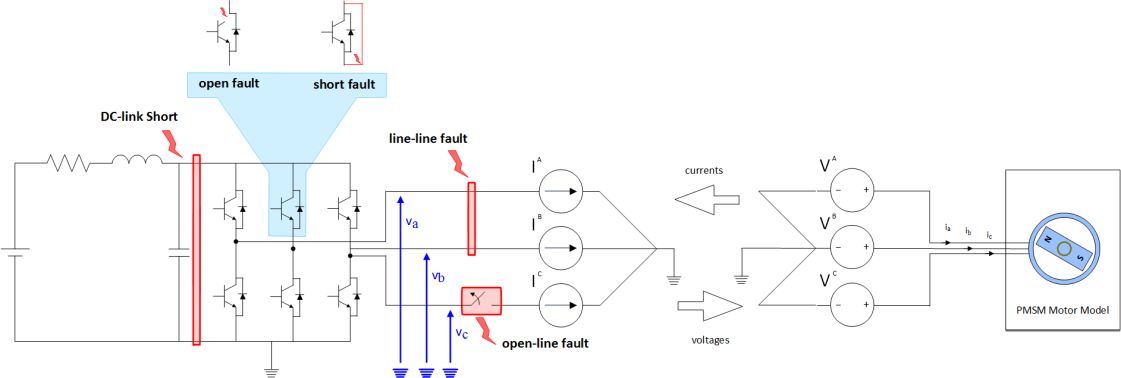

コンバーター、ブリッジ、電気モーターでの仮想障害注入

HEV / EV ECUの完全なテストカバレッジには、電気モーターとコンバーターの障害シナリオを使ったコントローラーの動作の検証が必要です。

OPAL-RTソリューションにより、以下を含む多くのコンバーターおよびモーターの障害のシミュレーションが可能になります。

  • IGBTのオープン障害、短絡、またはゲート障害
  • モーターのオープンラインおよびラインラインの障害の可能性
  • DCリンク障害
  • レゾルバセンサーの非理想的な動作


OPALリアルタイムシミュレーション推奨システム

20年近いリアルタイムシミュレーションの研究開発とパワーエレクトロニクスの豊富な実践経験により、OPAL-RTは業界で最も強力で直感的なFPGAベースのリアルタイムソリューションであるeFPGASIMを開発しました。

eFPGASIMは、忠実度の高いデジタルシミュレーターの性能と、HVおよびEVのテストとR&Dに必要な非常に低い遅れ要素を兼ね備えています。
