DCフォルトブロッキング機能を備え、半導体損失を低減したハイブリッド3レベルMMC

Author : Levi Bieber, Joel Pfannschmidt, Liwei Wang, Alireza Nami, and Wei Li

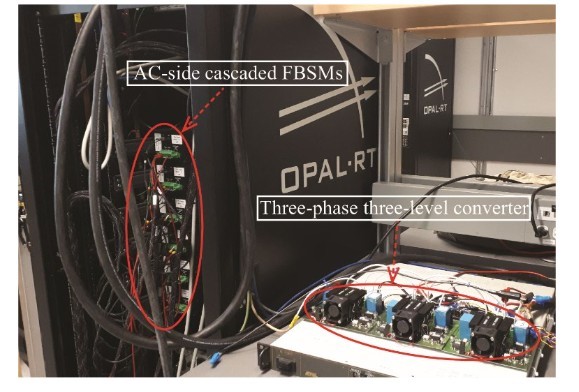

HVDC(High Voltage Direct Current)用のAC側カスケードFBSM(Full-Bridge SubModules)を備えたH3LC(Hybrid three-LevelConverter)の提案です。

3レベルコンバータは、基本周波数スイッチングで動作して、方形波出力電圧を変調します。

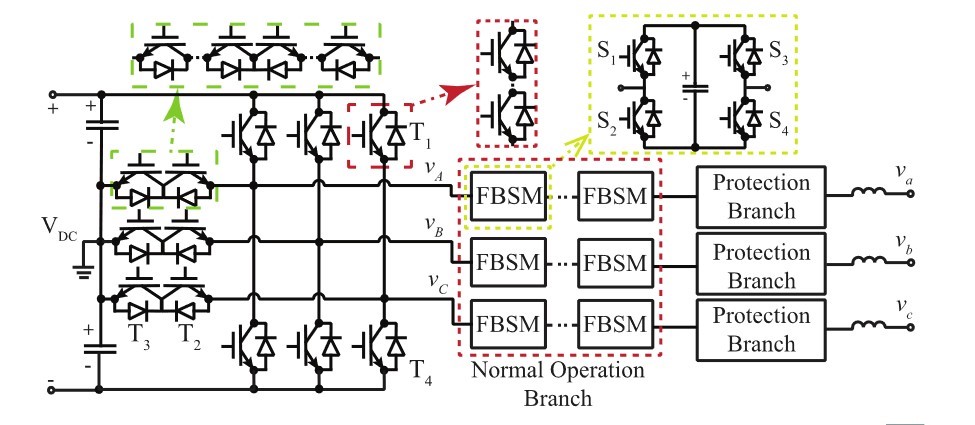

3レベルコンバーターのAC出力は、カスケード接続されたFBSMに接続されます。
このFBSMは、方形波電圧を、共通結合点でマルチレベルの正弦波電圧にします。
3次高調波電圧注入で、AC側のチェーンリンク電圧をDC側の電圧の4分の1以内に制限できるため、FBSMの数と関連する半導体損失を削減できます。

H3LCは、AC側のFBSMと今回提案する保護分岐を使用して、DC極間障害をブロックできます。
それぞれの分岐は、低損失の負荷電流搬送分岐とメインブレーカーで構成されています。
シミュレーション結果は、独立した有効電力と無効電力の制御、およびDC極間障害ブロッキングに対する提案したコンバーターの有効性を示しています。

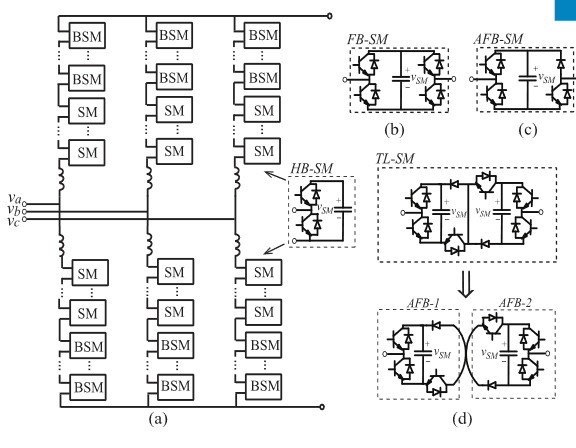

DC障害ブロッキング機能を備えた最新のHVDCコンバータートポロジ(ハーフブリッジとフルブリッジのモジュール式MMC)やAC側カスケードFBSMを備えたハイブリッド2レベルコンバーターと比較して、今回提案するH3LCは、3レベルコンバーターの基本周波数スイッチングとサブモジュール数を減らすことで半導体損失を削減します。
