電力システムおよびパワーエレクトロニクスアプリケーションのPHILシミュレーション Part4

Author : Mathieu Haineault

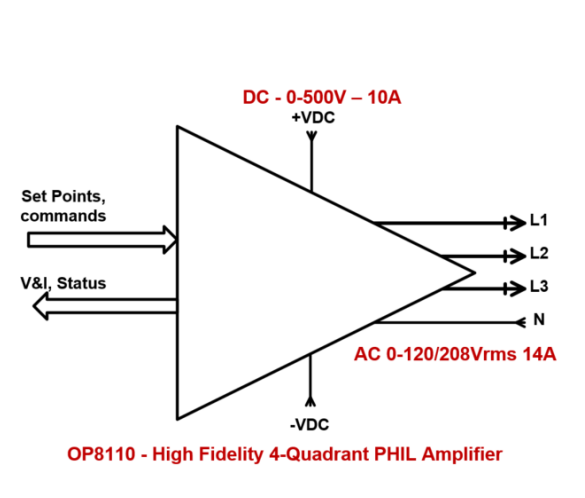

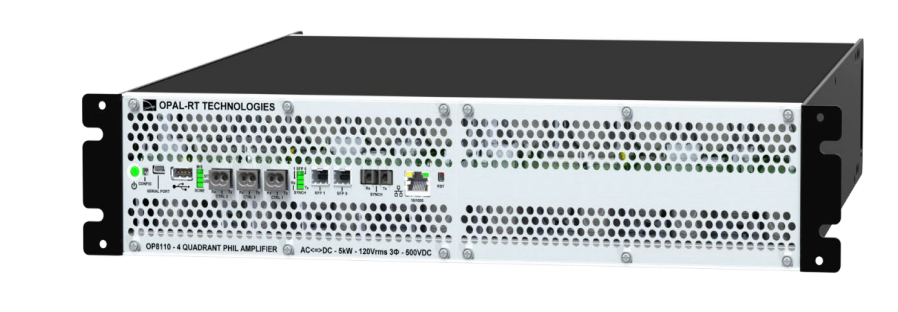

新製品 OP8110 4現象PHILアンプ

注:OP8110は現在(2020年4月)OP1400シリーズとなり DC電源 保護装置と一体となったシステムに統合されています。
  • 無損失回生機能を備えた高信頼性の4現象PHILアンプ
  • 独立したCHを持つ3相5KWユニットを2台装備
  • 相毎にDC/AC -500VDC/10A ?120/208Vrms/14A
  • 大信号帯域幅: DC to 10kHz (-3dB), 0.5% THD
THD:全高調波歪(total harmonic distortion)


PHIL専用アクセサリー

  • PHIL標準マッピングBox-2台のアンプを制御
  • 複数のアンプーアンプ制御のハーネスのみ変更

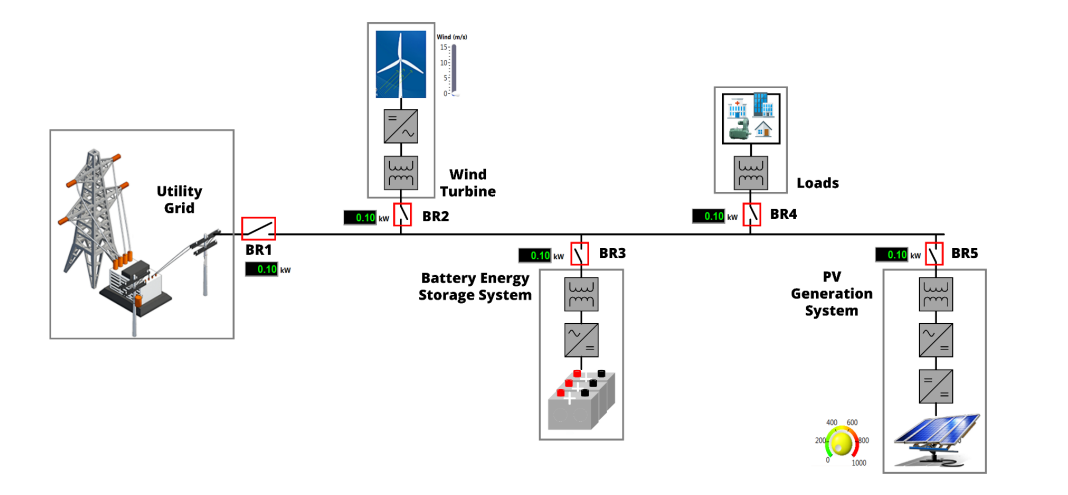

OP1400マイクログリッドPHILテストベンチ

  1. 対話型リアルタイムマイクログリッドシミュレーションシステム: 電力潮流のシミュレーション、観察、制御
  2. 電力システムHILテスト: 電力システムコントローラーのシミュレーションとテスト(HIL)
  3. Power ElectronicHILテスト: 独自のアルゴリズムまたはコントローラーのトポロジをテスト(HIL)
  4. マイクログリッドPHILテスト: 実際の電源モジュールおよびDERモジュールとの相互作用
