  モデルの説明 |
||
| このモデルは、120MWと30MVarの17個の負荷に電源を供給する45ラインから構成される、
500kVの23母線電力系統をシミュレーションするものです。 周波数は60Hzです。 7個の1000MVAの水力発電プラント（同期機と制御装置）が接続されています。 |
||
| 検証 |
||
| OPAL-RT社のシミュレータ eMEGAsim を使うことで、fault (A to ground, AB to ground, ABC to ground )が起きた時の23母線電力系統の挙動を見ることが出来ます。 ネットワークが装置やラインを切断したときの電磁過渡現象を模擬できます。 |
||
| この23母線電力系統は負荷、発電機、分配ラインなどの電気ネットワークを模擬しています。 OPAL-RT社のシミュレータ eMEGAsim はこれらのネットワークをリアルタイムにシミュレート します。このモデルを使いdual quad core 2.3GHz、58μsecで動作します。 |
||
 |
||

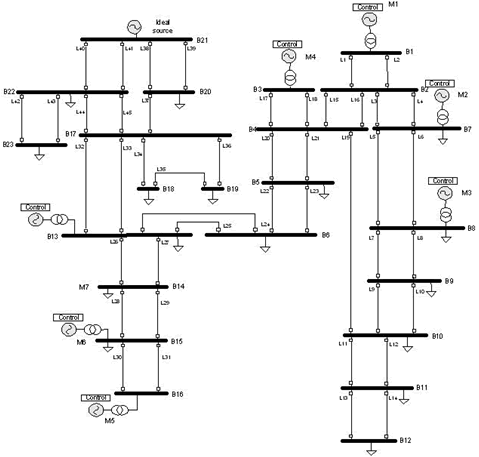

| 23 Bus Network | ||
| システム構成 |
||
 |
||
| OPAL-RT社の [23 Bus Network]ページ(英文)をぜひご覧ください。 |
