35母線電力系統への応用
― 35-bus HVAC Network ―

電力システム


モデルの説明
このモデルは8個の水力発電タービン(同期機と制御装置)と15個の負荷、67の配線ライン、
35母線から構成される500kVの送電ネットワークです。周波数は60Hzです。


検証
OPAL-RT社eMEGAsim を使い、シミュレーション中にFault (A to ground, AB to ground,
ABC to ground ) が起きた時の現象を見ることが出来ます。 また装置やラインのネットワーク損失
が起きた時の電磁過渡現象を模擬することが可能です。
この送電ネットワークは負荷、発電機と配電ラインを持つ典型的な電力ネットワークを表現することが可能です。OPAL-RT社eMEGAsim はこのようなネットワークのリアルタイムシミュレーションに対して優れた能力を持っています。
このモデルは4CPUでdual quad-core 2.3 GHz の時、46μsecで動作します。

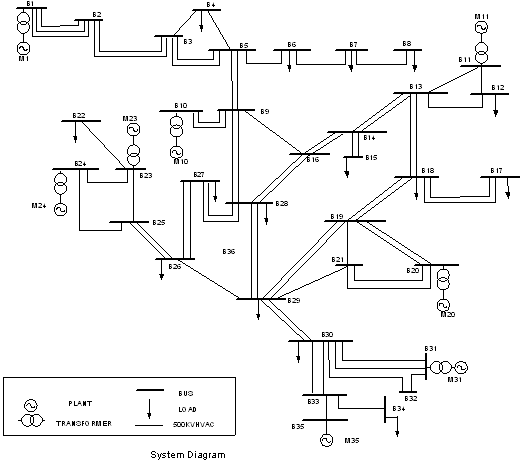

35-Bus HVAC Network

35-Bus HVAC Network


システム構成


OPAL-RT社 [35-Bus HVAC Network]ページ (英文)をぜひご覧ください。
