ARTEMiS-SSN

オプション・ソルバー

The State-Space Nodal Solver for ARTEMiS

OPAL-RTは、マイクログリッド、配電システム、複雑なドライブ向けに特別に設計されたユニークなシミュレーションソルバーARTEMiS-SSNを開発しました。

最先端のプロセッサを使用し、人為的な遅延を発生させることなく、システムを高速かつ正確にリアルタイムシミュレーションします。
ARTEMiS-SSNは、State-Space Nodal(直訳は状態空間ノードとなるが 状態空間方程式と節点解析法を組み合わせたもの)法と呼ばれる高度なデカップリング手法を使用して、すべての電気システムモデルを最適化します。

状態空間方程式の大規模なシステムを小さなグループに仮想的に分離し、EMTP-RVなどよく知られているシミュレーションソフトウェアに類似したnodal admittance methodを使用して解を同時取得します。
結果として得られるアルゴリズムは、EMTPタイプのアルゴリズムに非常に似ていますが、ソリューションに人為的な遅延を追加することなく、アルゴリズムの一部を異なるプロセッサで並列に解決できる点が異なります。

詳細については、以下の2つのARTEMiS-SSNテクニカルペーパーを参照してください。

下記のテクニカルペーパーの送付を依頼する
Custom-Coded Models in the State Space Nodal Solver of ARTEMiS
A Combined State-Space Nodal Method for the Simulation of Power System Transients


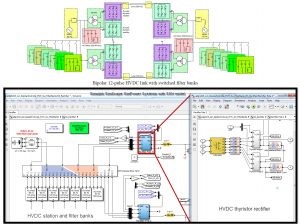

実際の結果をリアルタイムで

ビデオでARTEMiS-SSNが実際にリアルタイムで結果を得る過程をご覧ください。

  • スイッチ数の制限なしで複雑な電力システムをシミュレート
  • 100 μs以下のリアルタイムステップで、750ノードの分散グリッドをシミュレート
  • スイッチ数の制限なしで複雑な駆動システムをシミュレート
  • リアルタイムで最大20 kHzのPWMを使用した2レベルおよび3レベルNPCインバーターのインライン補間機能
  • Simscape Electrical™(旧SimPowerSystems™)やPLECSのもでは不可能な、数値スナバを必要としない回転機モデル(同期、非同期、PMSM)を提供
  • リアルタイム反復機能を備えたサージアレスタモデルにより精度を向上
  • Modscape / MartiおよびPhase / Wideband周波数依存ラインモデルなど、Simscape Electrical™(旧SimPowerSystems™)では利用できない高度な周波数依存ラインモデルを提供
  • オンロードタップ変更(OLTC)トランスフォーマーなどのリアルタイム互換モデル
