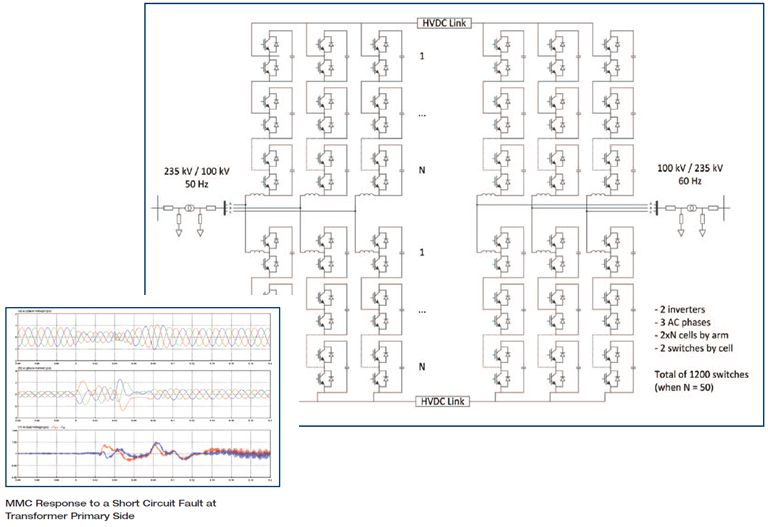

MMC（Modular Multi-Level Converter）は、近年非常に注目されてきています。
MMCは非常に多くのスイッチ（通常、数百から数千）を、リアルタイムにシミュレーションする必要があります。
リアルタイムシミュレーションには以下の条件が必要になります。

• コントローラへの影響を見る為、コンバータ上の様々な故障や外乱をシミュレーション出来る事
• 全てのファイアリング信号と、セル電圧のようなコンバータ特性測定の為、数千のアナログ・デジタル信号をシミュレーション出来る事
• STATCOMやback-to backコンバータのような様々なHVDCやFACTSコンバータのトポロジーをシミュレーションするできる事
• 様々な形のセル（harf full 等）のトポロジーをシミュレーション出来る事
• 25μsec以下というような速いタイムステップで、パワーシステムやコンバータ全体をシミュレーション出来る事
• 様々なMMCコントロールの体系やアルゴリズムの検証が出来る事 　- 有効・無効電力コントロール
  　- DCリンクとBUS電圧のバランス
  　- Arm電流レギュレーション
  　- セロ相電流の除去
  　- セル全体と個々のセルの電圧バランス

• ゲートファイアリングの生成と計測において、精度を確保するための補正テクニックが選択出来る事
• コンバータモデルを、FPGA上で250nsecのタイムステップで非常に安定動作させ、セル電圧や他の信号を正確にコントローラに出力出来る事

OPAL-RTのRT-LABシステムはこれらの条件を満足することが可能です。

IEC61850

IEC61850は変電所における変圧器などの、電力設備の監視を行なうシステム（自動化システム）の通信を対象にした規格です。
スマートグリッドにとっては、電力関連装置の相互運用や通信は非常に重要な要素で有り、その意味ではこの規格は重要となります。

同じような規格では、IEEEC37.118（シンクロフェザー）、IEC６１９６８、IEC61970（送電・配電システムのアプリレベルIF）、 NERC CIP(基幹系統のサイバーセキュリティ）、IEEE１５８８（イーサネットでの時間同期）などがありますが、現状最も身近に来ているのは IEC61850と思われます。

日本の場合、現状はまだこの規格を採用している部分は大きくはありません。
しかし、今後この規格がピークカット等を想定した、分散電源（太陽光発電、燃料電池、風力発電など）の制御の監視に使われる可能性が高いと言われています。

OPAL-RTのリアルタイムシミュレータはこの規格に対応しています。

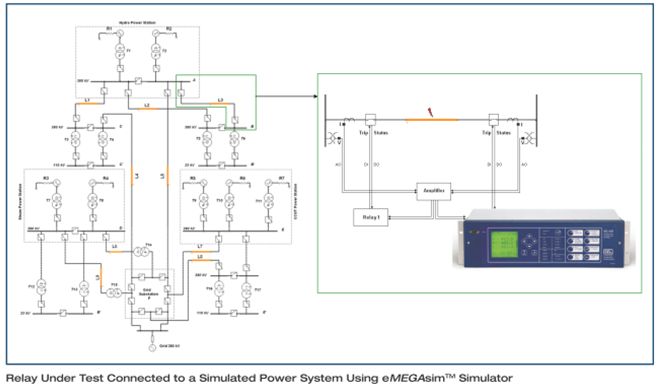

リレーの性能、及びリレーの相互作用とパワーシステムに対する影響のテストと認証を、リアルタイムに顧客の実際の電力網で行うことが可能です。
IEC61850準拠で、SV(Samoled values)とGOOSE(Generic、Object、Oriented、Substation、Event)メッセージを使用することが出来ます。
