ラックマウントソリューション

パワーモジュールの機械的統合オプション

3U OPEN RACK
4U CLOSED RACK
Imperixのパワーモジュールは、19 インチ システム内でラックに簡単に取り付けられるように設計されています。
これにより、簡単に再構成可能な電力コンバータ システムを構築する簡単な方法が提供されます。

便利で手頃な価格で統合できるオープン ラックと、より洗練された安全な構成を実現するクローズド ラックの 2 つのアプローチが利用可能です。

パワーモジュールのラックマウント
Mechanical integration options

Imperix 電源モジュールは、19 インチのラックマウント可能な構造内に組み立てることができます。
基本的に、次の点で異なる 2 つの異なる統合オプションが利用可能です。

・コンバータのトポロジを再構成する際の使いやすさ
・電源接続のタイプ。
・空冷のタイプ。
・機械的保護レベル。

次の表は、既存の機械的バリエーションを示しています。

・タイプ A: 最大 8 つの PEB または PEN モジュールを収納できるオープン ラック。
・タイプ B: 最大 8 つの PEH モジュールを収納できるオープン ラック。
・タイプ C: 最大 6 つの PEB モジュールを収納できるクローズド ラック。
・タイプ D: 最大 6 つの PEN モジュールを収納できるクローズド ラック。

OPEN

CLOSED
POWER MODULES 8スロット 6スロット
PEB8038
PEB8024
PEB4050

TYPE A

TYPE C
PEN8018
TYPE D
PEH2015
PEH4010

TYPE B


パワーエレクトロニクスのモジュール化アプローチ

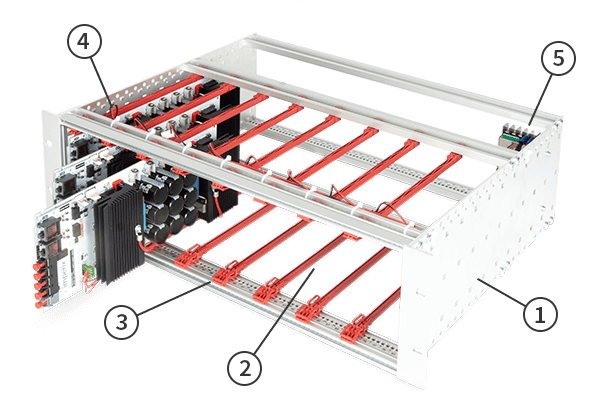

Rack-mountable chassis (3U)

  • 3U reinforced chassis
  • 8x slots for power modules
  • Module retainers
  • Internal wiring
  • Auxiliary power supply
オープンフレームの使用は、Imperix パワーモジュールをテーブル上またはキャビネット内に配置する最も簡単な方法であることは間違いありません。
これらは、さまざまなプロジェクトのニーズを満たすために簡単に適応およびアップグレードできる、手頃な価格でありながら便利な統合を提供します。

imperixの 3U ラックマウント可能なシャーシには電源が含まれており、モジュールには簡単にアクセスできるため、測定や再配線が容易になります。

特徴 TYPE A TYPE B
強化シャーシ(3U)
ガイド レールのセット (16x) 160 mm 220 mm
Module retainers
電源 12V/5V 5V
内部配線
電源コネクタ 後方

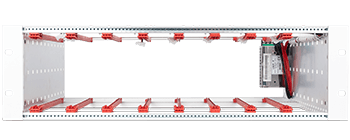

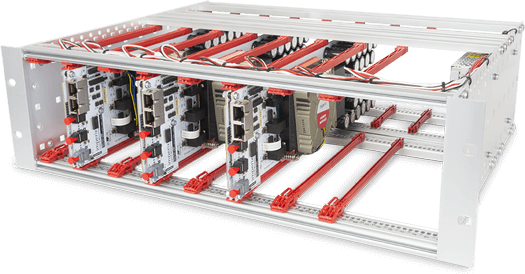

3U OPEN RACK - TYPE A

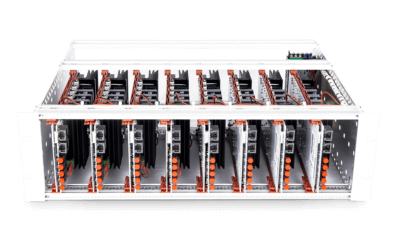

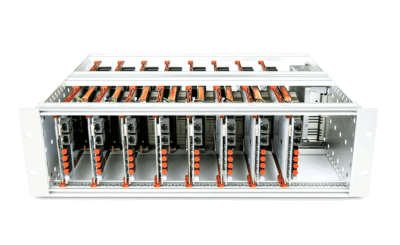

3U OPEN RACK - TYPE B

再構成可能な電力コンバータ
Power converter enclosures (4U)

  • 4U reinforced chassis
  • LCD display
  • 6x power modules
  • Internal wiring for rear safety connectors
  • Cooling fans
  • Auxiliary power supply
密閉型ラックは、あらゆる危険な電圧が届かない場所で、電源モジュールをより洗練された安全なラックに取り付けることができます。 それにもかかわらず、トポロジを簡単に変更できるように、すべての信号とすべての電源端子にアクセスできるようになります。
さらに、LCD 画面にはモジュール温度やファン速度などの役立つ情報が表示されます。

これらのエンクロージャは、完全に再構成可能なインバータやその他の電力コンバータ トポロジの構築に最適です。
実際、すべてのモジュールが独立したままであるため、簡単な再配線のおかげで、4U エンクロージャを使用してあらゆる構造を構築できます。

応用例
Back-to-back 電力インバータ/整流器
エネルギー貯蔵システム(充電器)
マルチレベルコンバータ

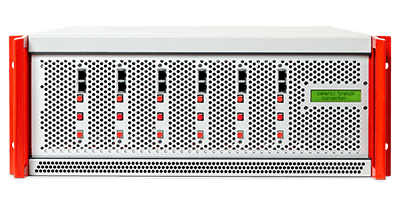

4U CLOSED RACK - TYPE C

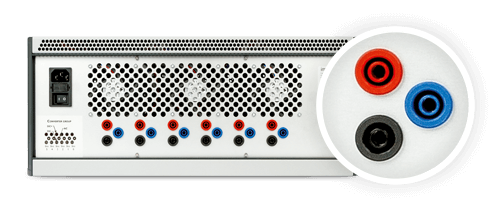

背面パネルからは、4 mm 安全コネクタを備えたすべての電源端子 (DC+、DC-、AC) にアクセスできます。

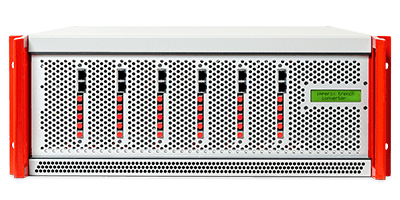

4U CLOSED RACK - TYPE D

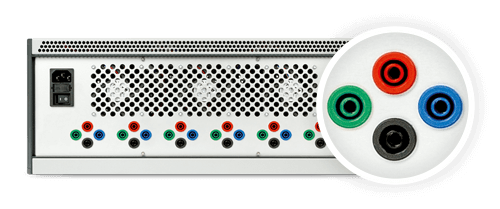

背面パネルからは、4 mm 安全コネクタを備えたすべての電源端子 (DC+、DC-、AC、N) にアクセスできます。
