異なるモデルを使うコンバーター主導配電網のハイブリッドシミュレーション

このプレゼンの目的は、コンバーターが支配する配電網のシミュレーションの実用的なリアルタイムアプローチを示すことです。

計算効率とシミュレーション精度のバランスを重視するには、このアプローチをお勧めします。

ePHASORSIMを使用してフェーザードメインの大規模なオーバーレイヤーグリッドをシミュレーションし、EMTベースの詳細な等価モデルを使い、選択した20kvグリッドバスをeMEGASIMでシミュレートします。

このハイブリッドアプローチを使用したリアルタイム機能とシステムの改善は、OPAL-RTのリアルタイムシミュレーション結果として示されます。

• コンバーターユニットの並列運転：フィーダーブランチとインテグレーターの増加
• 並列接続されたコンバータ間の相互作用
• ネットワークが不安定になるリスクの増大
• モデリング：大規模で多数のインバータ

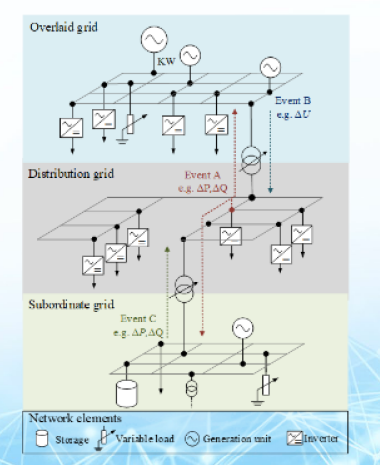

• コンバータモデル：深度が異なるグリッドの回路と制御モデル
  • DEM: 最高のモデル深度、高精度、複雑な構造
  • AVM: 平均値モデル
  • PM : RMSと位相を使う電流と電圧
