HILアプリケーション向けの強力なシミュレータ＆IOモジュール

リアルタイムシミュレーションにおける数十年にわたる経験に基づき、比類のないパフォーマンス、柔軟性、そして価値を提供します。

OPAL-RTのシミュレータは、並列分散コンピューティングと市販の技術を組み合わせ、ハードウェア・イン・ザ・ループ（HIL）テスト、ラピッド・コントロール・プロトタイピング（RCP）、CPU/FPGAベースのリアルタイムシミュレーションのための最先端ソリューションを提供します。
最高水準の基準に基づいて製造され、ISO 9000認証を取得した製造体制により、あらゆるシステムの信頼性と品質を保証します。

OPAL-RTのシミュレータの特徴

OPAL-RTのリアルタイムシミュレーションソリューションは、比類のないパフォーマンス、スケーラビリティ、そして信頼性を提供し、エンジニアが複雑なシステムを自信を持って開発、テスト、検証できるよう支援します。

高度なハードウェア、ソフトウェア、そしてFPGAベースのテクノロジーを基盤とするOPAL-RTのシミュレータは、HILテスト、パワーエレクトロニクス、マイクログリッドシミュレーションなどにおいて、業界をリードする精度と効率性を提供します。

高性能

OPAL-RTのシミュレーターは、IntelおよびAMDチップセットを搭載して設計されています。

これにより、OPAL-RTのシステムは常に市場最高のパフォーマンスを発揮し、より少ないコア数でより大規模で複雑なモデルを処理できます。
拡張性

モジュール式のアプローチを採用しているため、お客様のニーズに合わせてコンポーネントを柔軟に選択でき、小規模なシステムから大規模で複雑なモデルまで、お客様のプロジェクト要件に合わせてシステムをカスタマイズできます。
多用途

最大限の柔軟性を提供します。

カスタマイズ可能なオプションにより、電力システム、パワーエレクトロニクス、マイクログリッドシミュレーションなど、あらゆるプロジェクトの固有のニーズに合わせてシステムを簡単に調整できます。
最適化

OPAL-RTのシミュレータは、追加のハードウェアを必要とせずに適切なI/O範囲とFPGAモデリング機能を提供するように最適化されており、効率的なパフォーマンスを確保し、システムの複雑さを軽減します。

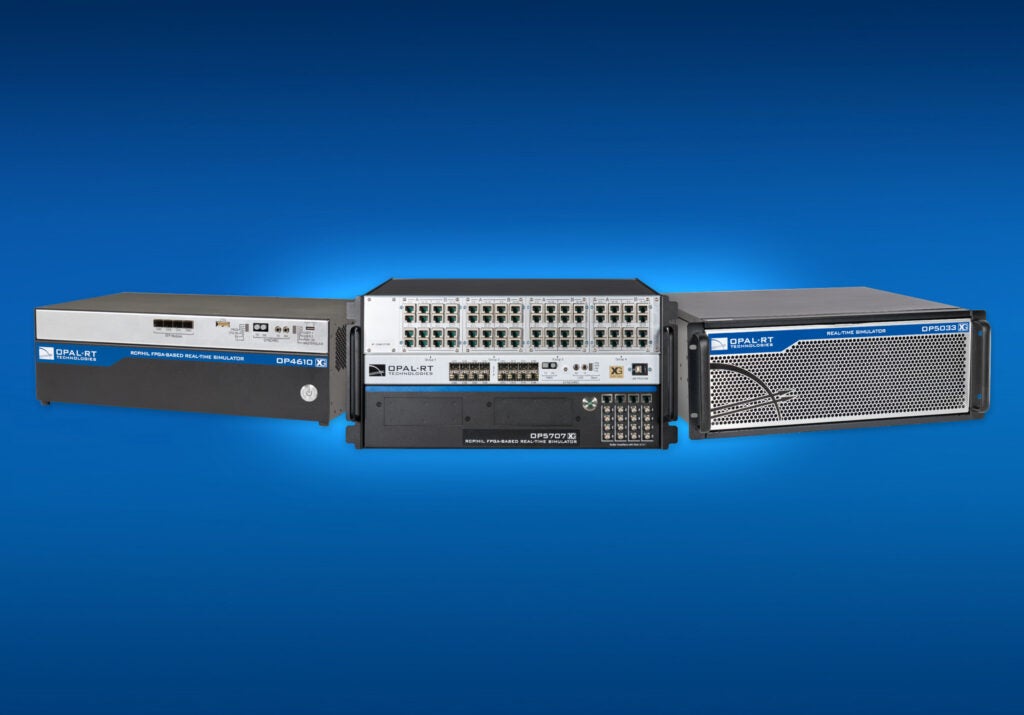

パワフルで拡張性の高いハードウェアソリューション

OPAL-RTは、業界のあらゆるニーズと今後の課題に対応する幅広いシミュレータと拡張ユニットを提供しています。

すべてのシミュレータはモジュール式で柔軟な設計を採用しており、特定のI/O要件に合わせて完全にカスタマイズおよび拡張可能です。

リルタイムターゲットコア

リアルタイムオペレーティングシステム上で複雑なモデルを正確なタイミングで実行し、現実世界のシナリオにおける物理システムを模倣します。

自動車、航空宇宙、エネルギーなどの業界におけるHILテストに最適で、動的な条件下でも信頼性の高いシステム検証を実現します。
パフォーマンス、FPGA機能、IO数などに基づいて、さまざまなオプションをご用意しています。

FPGA ＆ IO拡張ユニット

パワーエレクトロニクスや高速制御などのタスクに最適な、超高速・低レイテンシ処理を実現します。

カスタマイズ可能なI/Oと高速通信リンクによるシームレスなハードウェア統合により、リアルタイムシミュレータのリアルタイムシミュレーション機能を拡張します。

リルタイムターゲットコア

パワフルなコンピューティング
OP5020XG2

4コアのIntel® Core™ i3プロセッサーを搭載したシミュレータです。
オプションI/O用に最大3つのPCIeスロットを備えています。FPGAとI/O拡張ユニットを必要とする構成に最適です。

非常にパワフルなコンピューティング
OP5025XG2

6コアのIntel® Core™ i5プロセッサーを搭載したシミュレータです。
オプションI/O用に最大3つのPCIeスロットを備えています。FPGAとI/O拡張ユニットを必要とする構成に最適です。

FPGA ＆ IO拡張ユニット

AMD Versal™ Prime VM1302 アダプティブSoC

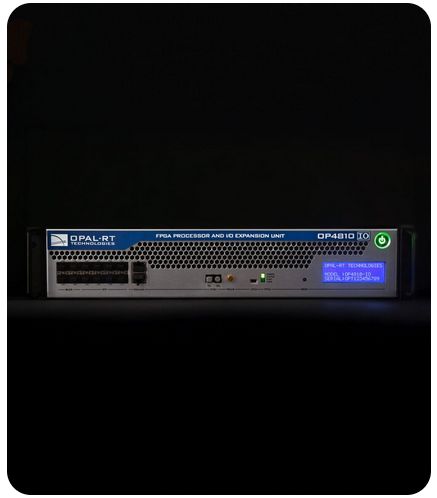

OP4810-IO

最上位のVersal™ Primeコンピューティングエンジンと、より高速な追加I/Oにより、リアルタイムシミュレーターをアップグレードおよび拡張できる拡張ユニットです。

AMD Versal™ Prime VM1402 アダプティブSoC
OP4815-IO

より大容量の最上位Versal™ Primeコンピューティングエンジンと、より高速な追加I/Oにより、リアルタイムシミュレーターをアップグレードおよび拡張できる拡張ユニットです。

I/Oモジュール

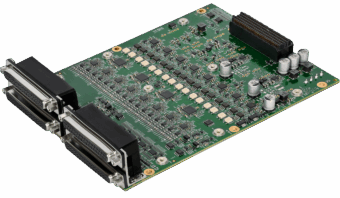

I/O	Fast I/O modules 2x OP48H10
Digital I/O (DIO)	64 DIO TTL
Digital input (DI)	-
Digital input (DO)	-
Analog input (AI)	32 AI – ±10 V @ 5 MSPS
Analog output (AO)	32 AO ±10 V @ 10 MSPS
Total I/Os	128 I/Os

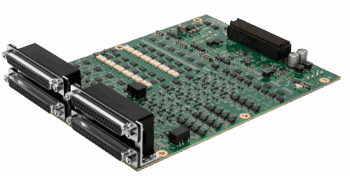

Standard I/O modules
2x OP48H20

32 DI 30 V

32 DO 30 V

16 AI ±10 V @ 2 MSPS

48 AO ±10 V @ 1 MSPS

128 I/Os

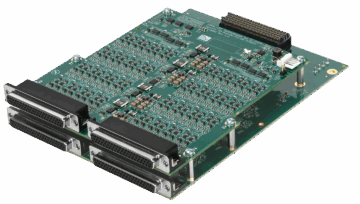

High density I/O modules
2x OP48H30

128 DIO 30 V

32 AI ±10 V @ 2 MSPS

96 AO ±10 V @ 1 MSPS

256 I/Os

対応ソフトウェアプラットフォーム

電力システム、パワーエレクトロニクス、航空宇宙、自動車の各分野におけるハードウェア・イン・ザ・ループ（HIL）およびラピッド・コントロール・プロトタイピング（RCP）テストのための強力なソリューションをご紹介します。

OPAL-RTのソフトウェアプラットフォームは、複雑なI/O構成、通信プロトコル、そして特殊なアプリケーションを管理できます。
これらはすべて、市場投入までの時間短縮やシステムの複雑化への対応を目的として設計されています。

マルチドメイン、Simulink®ベースのHIL
RT-LAB

MATLAB/Simulink® と完全に統合されており、OPAL-RTのさまざまなツールボックスと最適に組み合わせることで、マルチドメインの Simscape™ Electrical™ および SimPowerSystems モデルをリアルタイムで利用し、迅速な制御開発を実現します。

EMTシミュレーションとHILテスト
HYPERSIM

EMT シミュレーション、SIL および HIL テスト用の高忠実度プラットフォーム。
電力システム開発のすべての段階で制御、保護、グリッド統合、大規模な安定性を検証するのに最適です。
