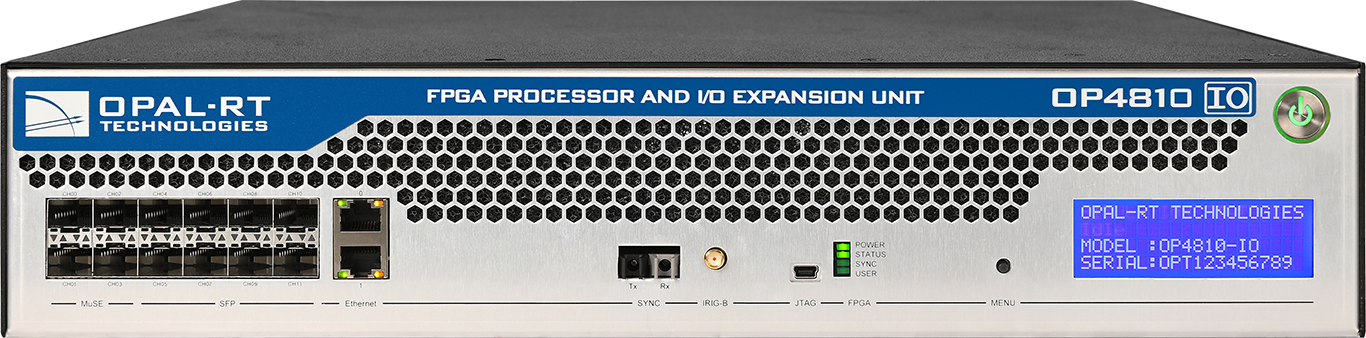

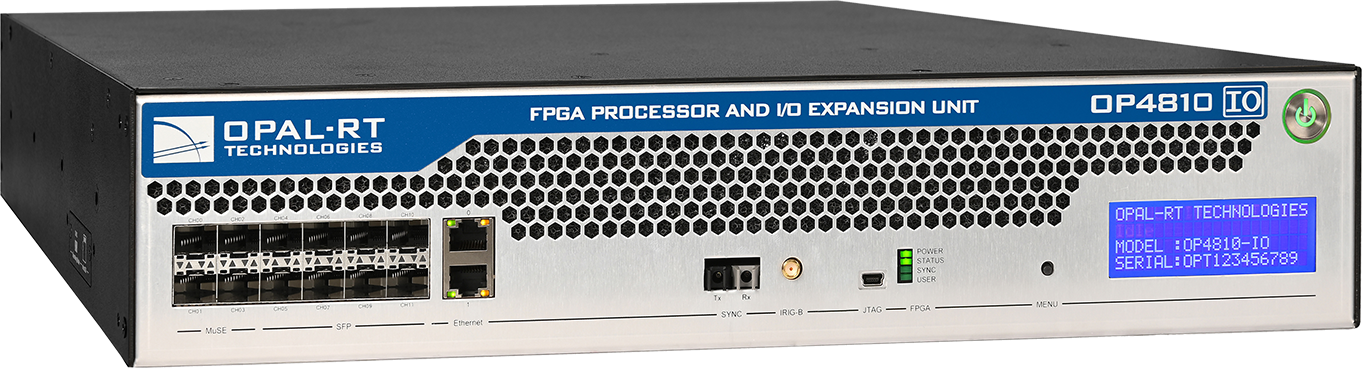

拡張ボックス | OP4810-IO｜FPGA + IO

OP4800シリーズは、OPAL-RT互換シミュレータとのシームレスな統合を実現するFPGAプロセッサとI/O拡張ユニットで構成されています。

従来のデカップリング技術の制約に縛られることなく、電力コンバータなどの複雑なパワーエレクトロニクス回路を設計できます。
高い精度とほぼゼロのレイテンシにより、シミュレーション能力を倍増させ、アジャイル開発と革新的な制御戦略を実現します。

デュアルアクティブブリッジ（DAB）コンバータやオンボードチャージャーなどのアプリケーション向けにカスタマイズされた、当社の最先端イノベーションでパワーエレクトロニクスの未来を体感してください。


仕様概要

項目 説明
プロセッサ FPGA AMD Versal™ Prime VM1302 アダプティブSoC 703Kロジックセルのアダプティブエンジン
I/Oモジュール ユニットあたり最大2つのI/Oモジュール 提供されている標準構成のいずれかから I/O モジュールを選択します。
接続性 一般的な接続性 イーサネット x 2、1 Gbps
PCIe Gen 2 x4 x 1
RS422 - デジタル入出力
(デフォルトの拡張モジュール)

Or
オプションの光ファイバー
(代替拡張モジュール) 		エンコーダ用2チャンネル、またはPWM入力6チャンネル/PWM出力6チャンネル、もしくは高速差動ロジック信号の読み取りまたは生成を必要とするその他のアプリケーション用（5V）

Or

デジタルI/O用50Mbps 6送信/6受信チャンネル、OPAL-RTが開発したORIONプロトコルと互換性あり
高速光インターフェース 12個のSFPソケット、10Gbps
ラックユニットと
マウントタイプ 		2U、卓上またはラックマウント（標準 19 インチ ラック用の取り付けブラケットとハードウェアが付属）。


高いパフォーマンス

OP4810-IOとOP4815-IOは、互換性のあるOPAL-RTシミュレータに接続できる拡張ユニットです。

AMD Versal™ FPGAの強力な演算能力と、最新版のeHSを最大限に活用できます。
また、これらの拡張ユニットは、当社史上最速のI/Oも搭載しています。

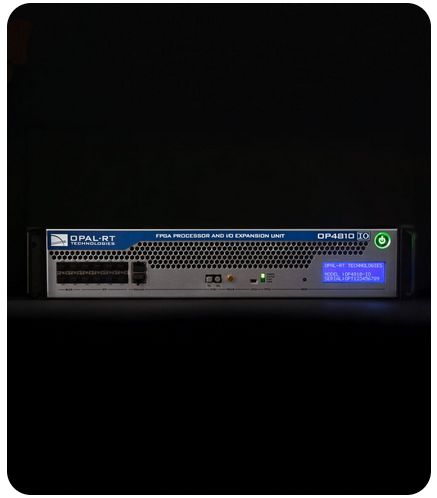

システムの潜在能力を最大限に引き出す

システム拡張
OP4810-IOおよびOP4815-IOを使用すると、最新の最先端FPGAテクノロジーと追加の高速I/O機能により、既存のOPAL-RTシステム（OP4610XG、OP5705XG、OP5707XG）をアップグレードおよび拡張できます。

OP48XX-IO FPGAプロセッサおよびI/O拡張ユニットは、PCIeリンクを介して既存のOPAL-RTリアルタイムシミュレータに接続します。
また、光ファイバーSFPリンクを使用したFPGA-FPGA間の直接通信も可能です。
この接続を実現するには、リアルタイムシミュレータ内にPCIeホストアダプタが必要です。

代表的なHILシミュレーションアプリケーション
LLC/CLLC共振コンバータおよびデュアルアクティブブリッジコンバータの詳細モデル
大規模電力変換アプリケーション
大型無停電電源装置（UPS）、オフハイウェイ車両、鉄道電気駆動システムなどの複雑なパワーエレクトロニクスシステム
1MHz以上の制御帯域幅を備えた、機械、パワーエレクトロニクス、メカトロニクス制御のFPGAベースのラピッドコントロールプロトタイピング
HVDC、FACTS、SSTアプリケーション向けのマルチレベルコンバータシミュレーション
大規模IBRまたはEV統合のための多数のコンバータと機械のシミュレーション
進行波保護
大規模配電網のシミュレーション

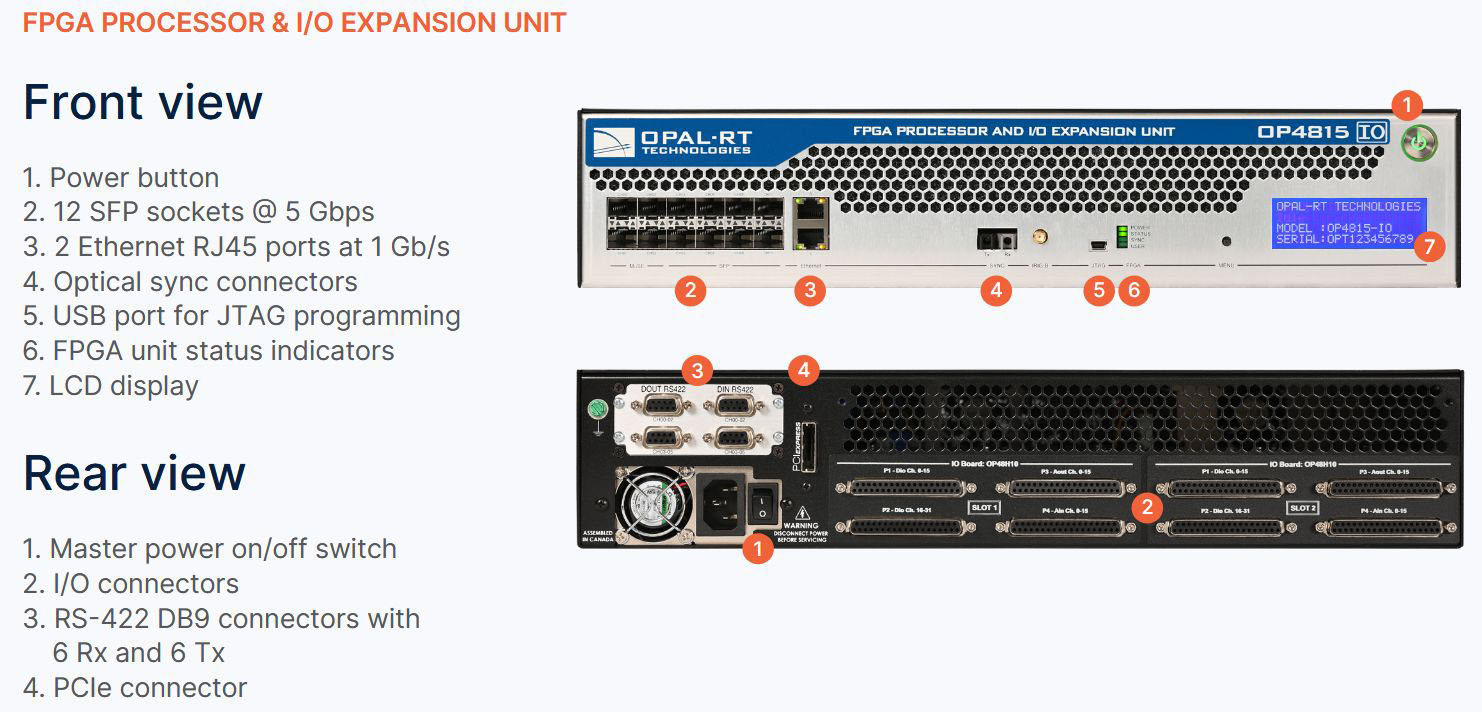

接続とインターフェース

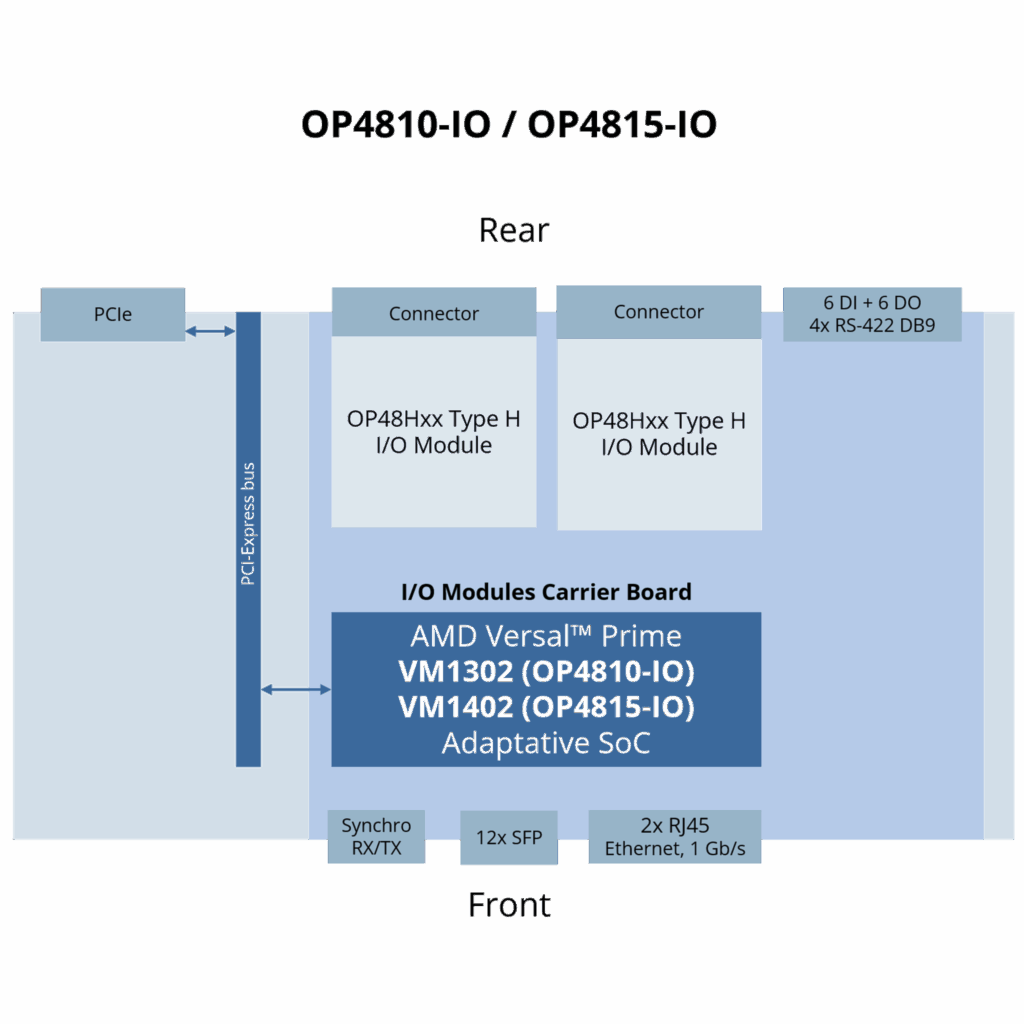

シミュレータアーキテクチャ

高性能FPGAアーキテクチャ
OP48XX-IOユニットの中核には、AMD Versal™ PrimeアダプティブSoCおよびFPGAチップが搭載されています。
FPGAプロセッサユニットとIO拡張ユニットには、工場出荷時に2つのI/Oモジュールを実装できます。

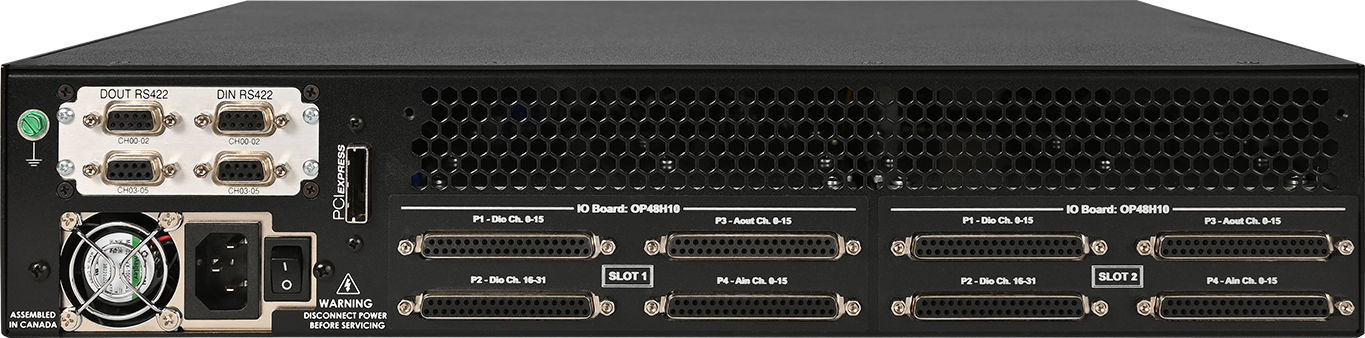

各モジュールには、ユニット背面からアクセスできる4つのDB37-Fコネクタがあり、最大64個のI/Oを提供します。

ターゲットコンピュータとOP48XX-IO FPGA間の通信は、PCIeリンクを介して行われます。OP48XX-IOには、12個のSFPソケット、2個のイーサネットポート、TX/RX同期ポート、そして6つのTXおよび6つのRX RS422信号用の4つのDB9コネクタも搭載されています。

対応ソフトウェアプラットフォーム

電力システム、パワーエレクトロニクス、航空宇宙、自動車の各分野におけるハードウェア・イン・ザ・ループ（HIL）およびラピッド・コントロール・プロトタイピング（RCP）テストのための強力なソリューションをご紹介します。

当社のソフトウェアプラットフォームは、複雑なI/O構成、通信プロトコル、そして特殊なアプリケーションを管理できます。
これらはすべて、市場投入までの時間短縮やシステムの複雑化への対応を目的として設計されています。
マルチドメイン、Simulink®ベースのHIL
RT-LAB
MATLAB/Simulink® と完全に統合されており、当社のさまざまなツールボックスと最適に組み合わせることで、マルチドメインの Simscape™ Electrical™ および SimPowerSystems モデルをリアルタイムで利用し、迅速な制御開発を実現します。
EMTシミュレーションとHILテスト
HYPERSIM
EMT シミュレーション、SIL および HIL テスト用の高忠実度プラットフォーム。
電力システム開発のすべての段階で制御、保護、グリッド統合、大規模な安定性を検証するのに最適です。

Ｑ＆Ａ

Ｑ：パワーエレクトロニクスアプリケーションでOPAL-RTのOP4810-IOを使用する主なメリットは何ですか？
Ａ：OP4810-IOは、デュアルアクティブブリッジ（DAB）コンバータやオンボードチャージャーなどの複雑なパワーエレクトロニクス回路のシミュレーションにおいて、比類のない精度と速度を提供します。
ほぼゼロのレイテンシと高速I/Oにより、高度なコンバータアプリケーション向けの革新的な制御戦略をリアルタイムで開発できます。
Ｑ：OP4810-IOは、リアルタイムHILテスト機能をどのように強化するのでしょうか？
Ａ：OP4810-IOは、I/O容量と計算速度を大幅に拡張するように設計されており、大規模パワーエレクトロニクスシステムの詳細なHILシミュレーションに最適です。
マルチレベルコンバータのテスト、進行波保護、大規模配電網シミュレーションといった高度なアプリケーションをサポートします。
Ｑ：OPAL-RTのOP4810-IOでは、どのようなFPGAアーキテクチャが使用されていますか？
Ａ：OP4810-IOは、703Kロジックセルを搭載したAMD Versal™ Prime VM1302 Adaptive SoCを搭載しています。
この高性能FPGAは、ピコ秒レベルのオーバーサンプリングと最小90nsのシミュレーション時間ステップを可能にし、超高速かつ高精度なパワーエレクトロニクスシミュレーションを実現します。
Ｑ：OPAL-RTのOP4810-IOにはどのような接続オプションがありますか？
Ａ：OP4810-IOは、2つのイーサネットポート、12個の高速SFP光ソケット（10Gbps）、1個のPCIe Gen 2 x4リンクなど、多様な接続機能を提供します。
信号インターフェースとしては、RS422、光ファイバー、PWM、エンコーダーチャネルをサポートしており、すべてOPAL-RTシステムへのシームレスな統合のために設計されています。
Ｑ：OP4810-IOを既存のOPAL-RTシミュレータと統合するにはどうすればよいですか？
Ａ：OP4810-IOは、PCIeホストアダプタを使用して、OP4610XG、OP5705XG、OP5707XGなどの互換性のあるシミュレータに接続します。
また、SFPリンクを介したFPGA間の直接通信もサポートしているため、スケーラブルなシステム拡張と高いシミュレーション忠実度を実現します。
