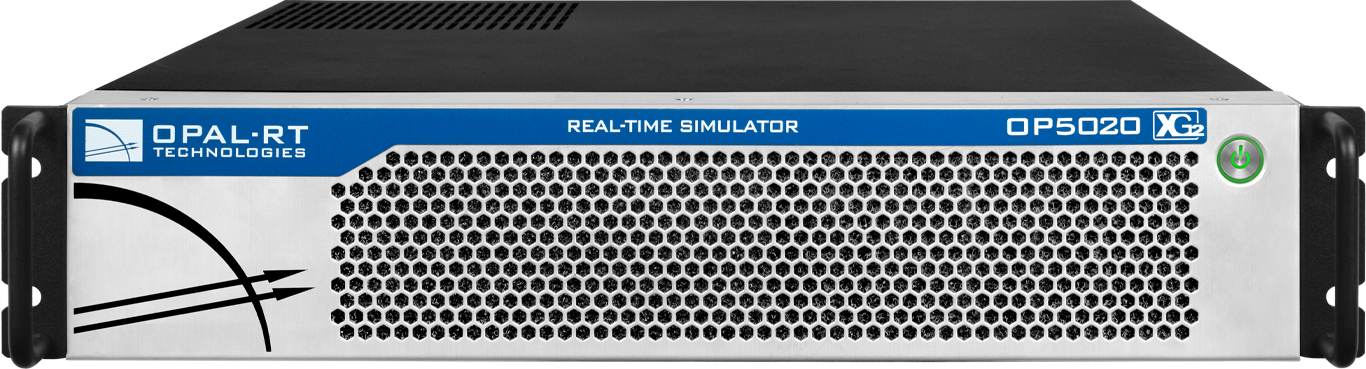

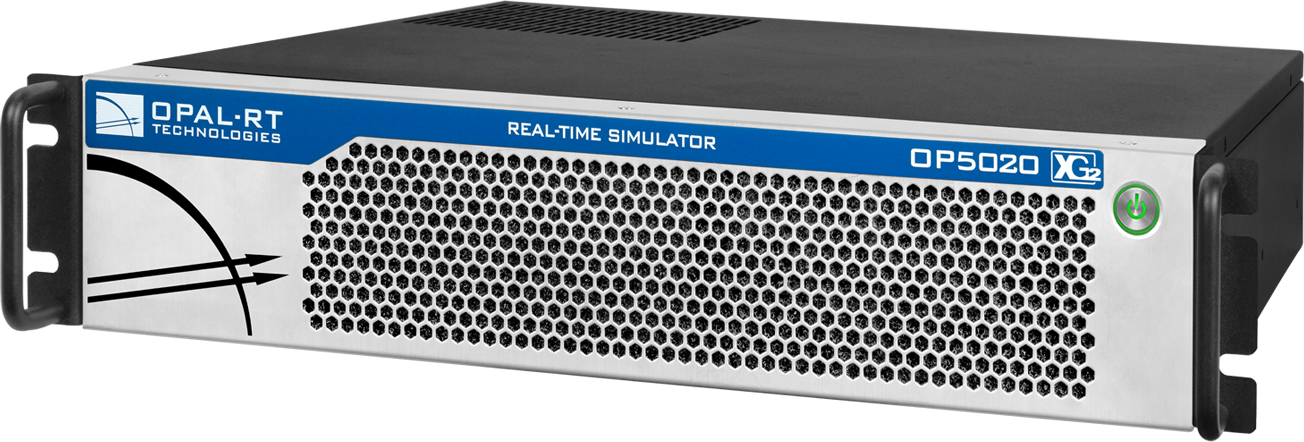

リアルタイムターゲットコア | OP5020XG2｜スタンダード型

Intel® Core™ i3 プロセッサーを搭載した OP5020XG2 シミュレータは、OP4800-IO シリーズのように、FPGA プロセッサーと I/O 拡張ユニットを必要とする構成に最適です。

OP5020XG2 は、OP5000XG/XG2 シリーズ CPU ベースシミュレータのエントリーモデルです。
この汎用性の高いリアルタイムシミュレータシリーズは、モデルの規模や複雑さに合わせて、幅広く仕様を調整頂けます。

お客様ごとに構成可能なOPAL-RTのリアルタイムシステムは、協調シミュレーションシステムとして、シミュレーション、監視、相互通信を行うことが可能です。

以下の比較表をご覧ください。

仕様概要

項目		説明
プロセッサ	CPU	Intel® Core™ i3, 4 cores, 3.5 GHz

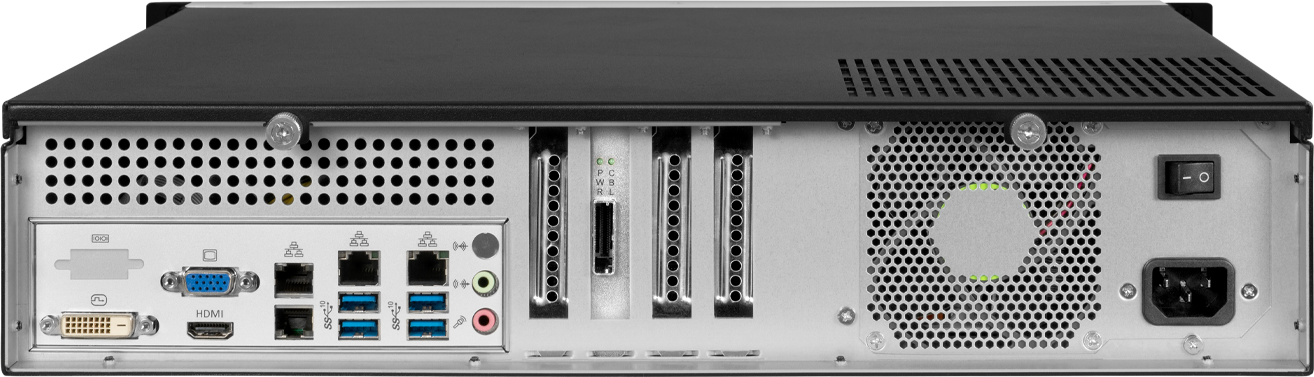

接続性	コンピュータ接続	ビデオ出力: VGA、DVI-D、HDMI 2.0 USB 3.2 Gen2 x 4 10/100/1000 Mbps Ethernetポート x 4（IPMIポート x 1を含む）
接続性	オプション	オプションのI/O通信カード用に、3つのPCIe空きスロットを搭載しています。 1つ目のPCIeスロットは、FPGAプロセッサとOP4800-IOシリーズのI/O拡張ユニットを接続するために使用できます。残りの2つのPCIeスロットは、サードパーティ製のロープロファイル通信カード用にご利用いただけます。通信プロトコルの全リストをご覧ください。
ラックユニットとマウントタイプ		2U、卓上、またはラックマウント（標準19インチラック用の取り付けブラケットとハードウェアが付属）

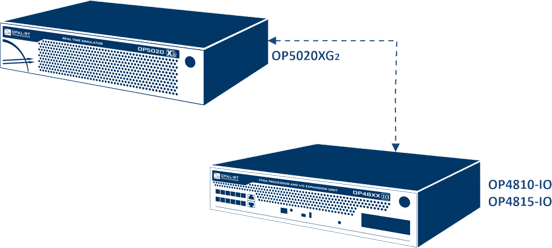

拡張ユニットとの連結によるシステム構築

OP5020XG2シミュレータには、OPAL-RT FPGAプロセッサとの高速インターフェースを実現するPCI Express拡張スロットが1基搭載されております。

また、分散HIL（Hardware-in-the-Loop）シミュレーション用のI/O拡張ユニットも搭載しています。

OPAL-RTのシミュレータは、その他多くのサードパーティ製通信カードや時刻同期機能などもサポートしています。

対応ソフトウェアプラットフォーム

電力システム、パワーエレクトロニクス、航空宇宙、自動車の各分野におけるハードウェア・イン・ザ・ループ（HIL）およびラピッド・コントロール・プロトタイピング（RCP）テストのための強力なソリューションをご紹介します。

OPAL-RTのソフトウェアプラットフォームは、複雑なI/O構成、通信プロトコル、そして特殊なアプリケーションを管理できます。
これらはすべて、市場投入までの時間短縮やシステムの複雑化への対応を目的として設計されています。

マルチドメイン、Simulink®ベースのHIL
RT-LAB

MATLAB/Simulink® と完全に統合されており、OPAL-RTのさまざまなツールボックスと最適に組み合わせることで、マルチドメインの Simscape™ Electrical™ および SimPowerSystems モデルをリアルタイムで利用し、迅速な制御開発を実現します。

EMTシミュレーションとHILテスト
HYPERSIM

EMT シミュレーション、SIL および HIL テスト用の高忠実度プラットフォーム。
電力システム開発のすべての段階で制御、保護、グリッド統合、大規模な安定性を検証するのに最適です。

Ｑ＆Ａ

Ｑ：OP5020XG2が理想的なエントリーレベルのリアルタイムシミュレータである理由は？

Ａ：OP5020XG2は、OPAL-RTのOP5000XG/XG2シリーズのエントリーモデルであり、パフォーマンスを犠牲にすることなくコスト重視のプロジェクト向けに設計されています。
Intel® Core™ i3プロセッサーを搭載し、リアルタイムシミュレーションに十分な演算能力を備えながら、プロジェクトの拡大にも対応できる拡張性を備えています。

Ｑ：OP5020XG2はFPGAやI/O拡張ユニットと組み合わせて構成できますか？

Ａ：はい。OP5020XG2は、AMD FPGAテクノロジを搭載したOP4800-IOシリーズなどのFPGAプロセッサやI/O拡張ユニットとシームレスに統合できるように設計されています。
この柔軟性により、処理速度の向上やI/O機能の拡張が必要なプロジェクトに最適です。

Ｑ：OP5020XG2は、協調シミュレーションシステムをどのようにサポートしますか？

Ａ：OPAL-RTのOP5020XG2は、他のリアルタイムシステムのシミュレーション、監視、通信を行うように構成できます。
そのため、協調シミュレーション環境に最適であり、エンジニアは複数のサブシステムが相互作用する複雑なシステムをモデル化できます。

Ｑ：OP5020XG2をテストおよび開発ワークフローに導入するべき企業は？

Ａ：OP5020XG2は、予算を抑えながらも信頼性の高いパフォーマンスを備えたリアルタイムシミュレータを求めるエンジニアや研究者に最適です。
電力システム、パワーエレクトロニクス、自動車、航空宇宙、学術研究機関などの業界で、制御システム、HIL検証、協調シミュレーションのためのテスト環境を構築しているユーザーをサポートします。
