ラマンプローブ

レーザーラマン分光装置


	ラマンプローブはレーザー光をサンプルに当てて、ラマン散乱光を集める役目を果たします。また集めたラマン散乱光からレイリー散乱光を取り除きます。
	ストークス光は、レイリー散乱光に比べ信号レベルが10^-6から10^-8と低い為、これを取り除くには特別なフィルターが必要です。
	一般的にラマンプローブには3種類のフィルターが取り付けてあります。
	* BPF（バンドパス）
	励起レーザーのサイドバンドの信号を除去します。
	* ダイクロイックフィルター
	ラマン散乱光（ストークス）とレイリー散乱光を分けます。
	* LPF（ロングパス）
	長波長を通し、短波長を反射することでレイリー散乱光をさらに抑制します。

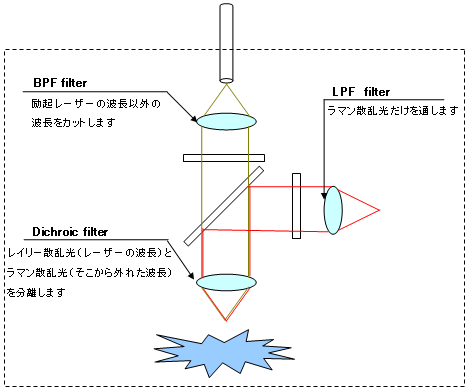

ラマンプローブの構造
	B＆WTek社提供の資料より

LPFとダイクロイックフィルターを組み合わせることでODは6～8程度になります。
レイリー散乱光をこの組み合わせで10^-6から10^-8まで小さくすることが出来ます。プロセス用にはプローブが使われる環境に応じて液浸・高圧・高温など様々な種類のプローブが用意されています。
また、ファイバーを使う場合最長500mまで延長することが可能です。用途にあったプローブの選択はラマン測定においては非常に重要です。
